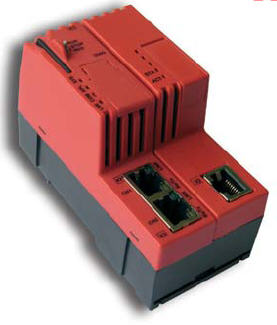

將SERCOS III與標準的以太網網絡連接起來 通過Web瀏覽器就能進行配置和狀態診斷 以太網報文的緩沖區大小64KB 用于SERCOS III的以太網交換機netSWITCH SERCOS III實時以太網系統能提供用于控制和同步驅動器的精確時間抖動數據傳輸。相應地，基于一種時間槽的方法，任何數量的以太網報文都可以在所謂的NRT（Non-Real-Time，非實時）通道上傳輸。這就需要有個緩沖機制，將這些NRT報文再轉發到標準的以太網網絡。以太網交換機netSWITCH就提供了這種緩沖機制，使報文能在SERCOS III網絡和標準的以太網網絡之間傳輸。除了用于SERCOS III的兩個以太網端口外，還有一個以太網端口用于連接筆記本電腦或其它以太網設備。 在SERCOS III網絡中，NRT通道的SERCOS III報文和以太網報文通過netSWITCH進行轉發。這里，NRT通道的以太網報文被轉發到netSWITCH的標準以太網端口，netSWITCH的NRT端口接收到的以太網報文被插入到SERCOS III網絡的NRT通道中。netSWITCH轉發SERCOS III報文的吞吐時間是600ns。NRT報文按照“存儲－轉發”的原則進行處理。 配置 在配置方面，必須設置SERCOS III的NRT通道的時間槽（起始時間t6和結束時間t7），這通過使用web瀏覽器很容易就能進行配置。 狀態和診斷 netSWITCH的LED指示了netSWITCH的通訊控制和設備狀態，通過使用web瀏覽器可以讀取更多的狀態和診斷信息。 德國赫優訊SERCOS III實時以太網轉標準以太網網關netSWITCH
