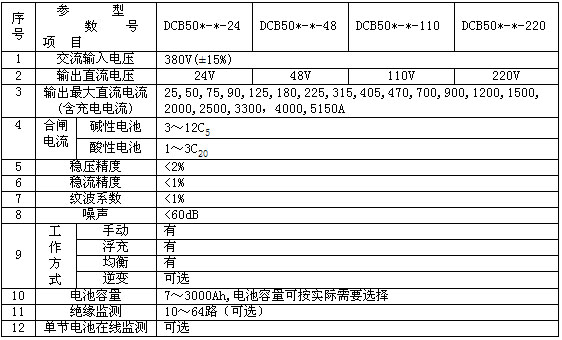

● 產品簡介 DCB500全數字直流電源柜是在引進ABB公司全數字變流器，采用東華公司先進的控制技術及控制軟件，配置高性能免維護蓄電池的基礎上研制而成的，第一臺產品于1997年投產。繼1999年初的型式試驗后，本產品在2003年6月再次經電力部直流電源柜質量檢測站的型式試驗，確認其各項技術指標均符合DL/T459-2000《電力系統直流電源柜訂貨技術條件》和ZBK45017-90《電力系統直流電流屏通用技術條件》等相關標準的要求。 ● 用途 DCB500系列直流屏可用于發電廠、變電站、配電室等場合，作為高壓開關分合閘、繼電保護、控制、信號、通訊及事故照明電源，也可應用于冶金、鐵道、礦山、石化、郵電、機場、醫療衛生、銀行、隧道、高層建筑和計算機網絡等場合。 ● 結構 全數字整流/充電系統，提高整機可靠性 可靠性高，維護簡單 結構緊湊，抗干擾能力強 控制精度高，輸出特性優異 自診斷能力和故障記憶功能 內部程序設計，功能強大 ← 整流/充電器采用ABB全數字整流裝置 控制電路中采用最先進的高速微機處理器 實現了控制的高速和高精度 數字式給定，參數設計靈活 大幅度減少了元器件數量， 從而大大降低了故障發生率，提高了可靠性 　 DSP和ASIC等專用IC，進行完全數字化處理 → ● 操作 [B]中文智能型觸摸式液晶彩色顯示屏 基于PC的智能控制，實現高度自動化[/B] 輕松實現遙測，遙信，遙控功能 　 操作過程程序化 菜單提示式操作，無誤操作之憂 開機自檢，自動檢測，顯示各單元狀態 靈活多樣的開機方式 　 系統參數全程監測 輸入電源，內部電源 控制母線、合閘母線、電流 絕緣監察 報警信號，故障履歷記錄 動態圖表 全功能電池管理 顯示每節電池電壓，自動判別電池質量情況 自動監控電池活化過程 自動監控電池充放電過程 ● 原理 系統靈活配置，滿足不同用戶使用要求 DCB500直流電源屏各單元采用模塊結構形式，配置模式多種多樣，可根據用戶進行任意組合 DCB500系列所用的整流/充電器數目如下表： ● 系統主要技術參數
