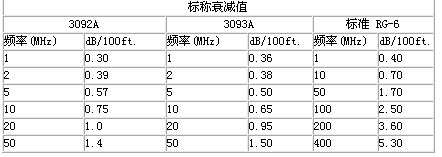

關于ControlNet ControlNet是一種高速串行通信系統，適用于需要進行實時應用信息交換的設備之間的通訊。ControlNet以一種確定加預測的模式進行運作。包含于ControlNet系統的控制設備都是復雜控制設備，比如可編程邏輯控制器(PLC)、HMIs以及基于PC的控制器。 ControlNet的功能特性 總線速率為5Mbps，在端到端總長為250米的距離內，網絡可支持的最大節點數為48個?？偩€拓撲結構可以是星型、樹型、總線型或是這三者之間的任意組合。能夠使用的中繼器數目只受到系統延遲時間的限制，使用中繼器，最大的端到端傳輸距離可以達到30公里以上。盡管ControlNet采用了比其他自動和控制網絡更大的帶寬，它并不能作為傳統意義上的寬帶網絡來使用。實際上，這種差異使該網絡成為工業控制應用中比較成功的系統。這種特色差異就在于ControlNet是確定性的。確定就意味著網絡上的設備和控制器都是在預定的時刻進行通訊的。這與寬帶通訊網絡不同，在寬帶網絡中，設備會試圖等待網絡為其分配特定的機會來進行通訊。 ControlNet中的每一個部件都已經提前確定好了通訊時刻和時長。由于ControlNet是確定性的，因此它非常穩定和可靠，特別適用于對時間要求較高的工業應用。該系統的核心設計思想同樣要求信號傳輸不被中斷且高速進行。因此，選擇一種已經驗證的、專為ControlNet設計的、來自于Belden且適合您系統的低損耗RG-6電纜，對于確保最好系統性能，是十分關鍵的。 適用于ControlNet 的Belden電纜 Belden 適用于ControlNet應用的低損耗同軸電纜集成了DuobondIV四重屏蔽技術，可以獲得最大的信號完整性和傳輸長度。所有的產品均經過掃頻測試，從而確保了電纜衰減和其它性能特征超出ControlNet物理層規范的要求。標準電纜為RG-6四重屏蔽的低損耗同軸電纜，帶有黑色工業級PVC護套。Belden同樣為不同應用、環境和用途提供各種電纜可選方案。 規格 (3092A) *NEC CL2R CMR *C(UL) CMR *重量：31 lbs./1,000ft. *導體：#18 AWG實心銅包鋼導體(CCS) *絕緣層：專用發泡聚乙烯 *標稱外徑：0.302" (7.67mm) *屏蔽層：Duobond IV 四重屏蔽 *護套：黑色標準PVC，也可以選擇藍色安全護套。 *特性阻抗：75 ohms *掃描測試從5到450 MHz *標稱傳播速度： 82% *標稱電容：16 pF/ft. *衰減：參見下表 防火規格 (3093A) * 注：除下述規格外，其它規格均與上述相同 *NEC：CMP * 絕緣層：發泡高溫氟聚合物 * 標稱外徑：0.273" (6.93mm) * 護套：灰色標準固體高溫氟聚合物，也可以選擇藍色安全護套。 * 衰減：參見下表。 其它可選結構 *易于識別的多種顏色 *Belclad 鋼或鋁鎧裝 *鋁聯鎖鎧裝 *續撓曲型 3092F
