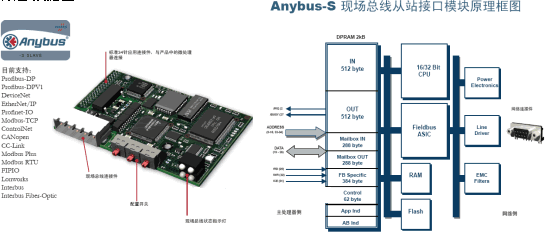

高性能可互換的通信接口,支持所有主要工業網絡 產品介紹： Anybus-S模塊是為了集成到工業現場設備而設計的，滿足這些設備與其它自動化裝置通訊的需要。模塊自帶高性能微處理器，獨立于主應用程序處理全部通信協議。 Anybus-S的典型應用包括變頻器、人機界面、可視化設備、儀器、衡器、機器人以及智能測量設備等。 所有Anybus-S模塊都有一個標準的應用接口，支持最大512字節的循環I/O數據，并且附帶支持非循環參數數據。這個數量已經超過了一般現場總線協議(如Profibus-DP、DeviceNet)的要求，并為在現場設備中應用未來技術和附加功能進行了預留。應用接口在機械尺寸、硬件和軟件特性方面都是完全標準化的，所有的Anybus-S模塊都易于互換。那些不是被所有現場總線共同支持的數據和參數被放置于應用接口的“現場總線特定”數據區。Anybus-S和現場設備之間的數據交換由控制寄存器來處理。它指定了I/O區的大小以及模塊和設備之間的看門狗時間間隔。另外，應用軟件可以查詢一些相關數據，比如現場總線類型、廠商信息、軟件和硬件版本以及模塊的序列號。 Anybus-S模塊和現場設備之間的應用接口包含一個2K字節的雙端口RAM，使用一個34針的連接器。這個雙端口RAM允許模塊和設備獨立地對不同存儲區尋址。訪問雙端口RAM可以通過中斷或輪詢的方式實現。對于大量的連續數據的傳輸(比如模擬量)，在模塊和設備應用程序間可采用握手機制，來保證通信安全和數據完整性。雙端口RAM的存儲區可分為輸入數據、輸出數據、信箱輸入和信箱輸出。控制和握手寄存器與使用的現場總線協議完全獨立，對于所有Anubus-S模塊都一樣。相應地，當更換現場總線類型時，設備中的應用軟件不需要改變，僅僅需要更換Anybus模塊。與現場總線相關信息可以讀/寫到模塊中的“現場總線特定”數據區。
