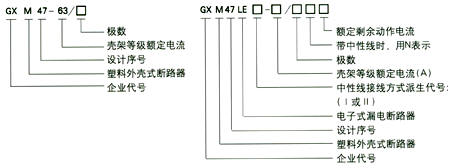

一、 適用范圍 GXM47-63系列小型斷路器主要適用于交流50Hz/60Hz，額定工作電壓230V/400V及以下，額定電流至63A的電路中，該斷路器主要用于現代建筑的電氣線路及設備的過載、短路保護、亦適用于線路的不頻繁操作與隔離。GXM47LE-630系派生的漏電斷路器，具有漏電、過載、短路等保護功能，還可以根據需要增加過壓、欠壓保護功能。 本系列小型斷路器符合GBI10963標準。 二、型號及其含義 三、結構特征 GXM47-63系列小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組織。外殼采用了高阻燃高強度的特種塑料，抗沖擊能力強、重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室，具有顯著的限流特性。 GXM47LE-63系列漏電斷路器采用上述斷路器與漏電扣器拼裝組成，屬電流動作型電子式漏電斷路器。由零序電流互感器、電子組件板、漏電脫扣及帶有過載和短路保護的斷路器組成。
