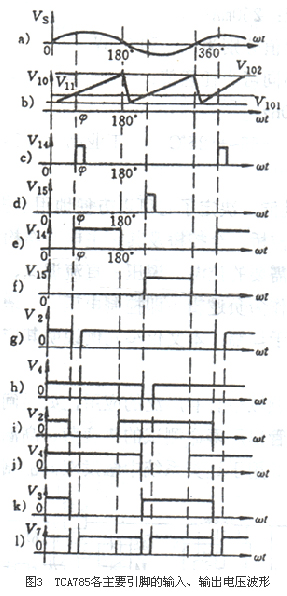

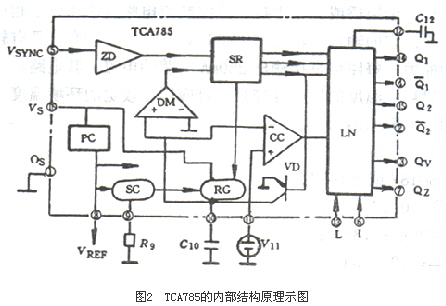

TCA785是德國西門子（Siemens）公司于1988年前后開發的第三代晶閘管單片移相觸發集成電路。它是取代TCA780及TCA780D的更新?lián)Q代產品，其引腳排列與TCA780、TCA780D和國產的KJ785完全相同，性能參數可以互換。目前，它在國內變流行業中已廣泛應用。與原有的KJ系列或KC系列晶閘管移相觸發電路相比，它對零點的識別更加可靠，輸出脈沖的齊整度更好，而移相范圍更寬，且由于它輸出脈沖的寬度可人為自由調節，所以適用范圍較廣。 內部結構及工作原理簡述： 　　 TCA785的內部結構框圖如圖2所示。它由零點鑒別器ZD、同步寄存器SR、恒流源SC、控制比較器CC、放電晶體管V、放電監控器DM、電平轉換及穩壓電路PC、鋸齒波發生器RG及輸出邏輯網絡LN等9個單元組成。圖3給出TCA785各主要引腳的輸入、輸出電壓波形。 a）同步電壓b）鋸齒波電壓U10及移相控制電壓U11（U101為最小鋸齒波電壓，U102為最大鋸齒波電壓 c）Q2（引腳12接電容）d）Q1（引腳12接電容）e）Q2（引腳12接地）f）Q1（引腳12接地） g）Q2（引腳13接地）h）Q1（引腳13接地）i）Q2（引腳13接US）j）Q1（引腳13接US）k）QVl）QZ
