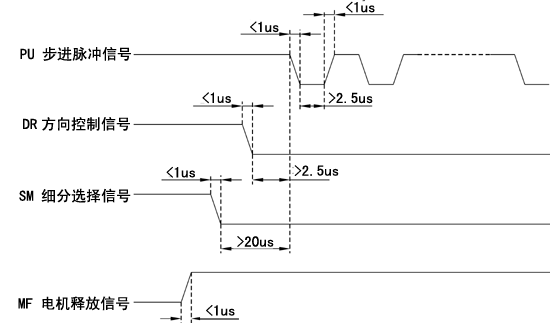

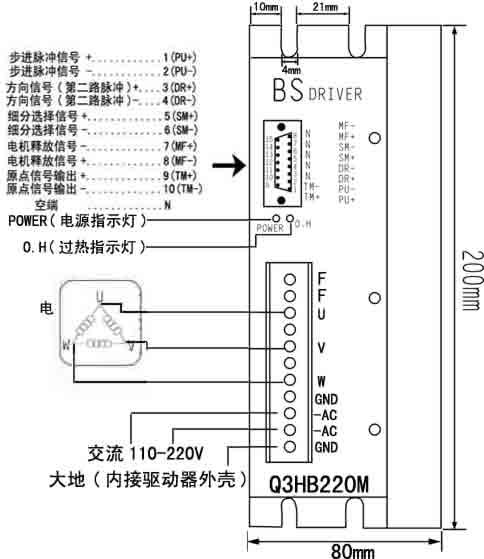

產品說明 　　Q3HB2200M等角度恒力矩細分型驅動器，驅動電壓AC110V-220V，適配電流在5.2A以下，外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機低速運行平穩，幾乎沒有震動和噪音，電機在高速時力距大大高于二相和五相混合式步進電機，定位精度最高可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、包裝機械等分辯率較高的大、中型數控設備上。 特點 ◆高性能、低價格 ◆設有16檔等角度恒力矩細分，最高分辨率30000/轉 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減到設定值 ◆雙極恒流斬波方式 ◆單電源輸入，電壓范圍：AC110-220V ◆光電隔信號輸入／輸出 ◆驅動電流從0.3A／相到5.2A/相，分16檔可調 ◆設有16檔等角度恒力細分，最高30000步/轉 ◆相位記憶功能(注：輸入脈沖停止超過5秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由有效變無效時，驅動器自動恢復電機相位。) 　　　 輸入信號波形時序圖 驅動器接線示意圖 ★注：1、輸入電壓不要超過交流250V。 　　 2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　 3、驅動器溫度超過70度時驅動器停止工作，故障OH指示燈亮，直到動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。 4、過流（負載短路）故障指示燈OH亮，請檢查電機接線及其它短路故障，排除后需要重新上電恢復。 5、欠壓（電壓小于AC110V），故障指示燈OH亮。 　 　6、POWER電源指示燈，當驅動器通電時此燈亮。 　 電流設定 1、STOP/Im為保持狀態輸出電流設置電位器，可設置為正常輸出電流的20%-80%(順時針增大，逆時針減小) 2、RUN/Im為正常工作輸出電流設置開關 細分設定 　　Q3HB220M驅動器設有兩組細分，每組16檔，由16位拔碼開關SK1/SK2分別設定。(以SK1細分設定為例)， ★注意： 　1、輸入電壓不能超過交流110V。 　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。(具體接法參見接線圖) 　3、驅動器溫度超過70度時驅動器停止工作，故障OH指示燈亮，直到驅動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。 　4、過流(負載短路)故障指示燈OH亮，請檢查電機接線及其它短路故障，排除后需要重新上電恢復。 　5、欠壓(電壓小于AC40伏)，故障指示燈OH亮。 　6、POWER電源指示燈，當驅動器通電時此燈亮。
