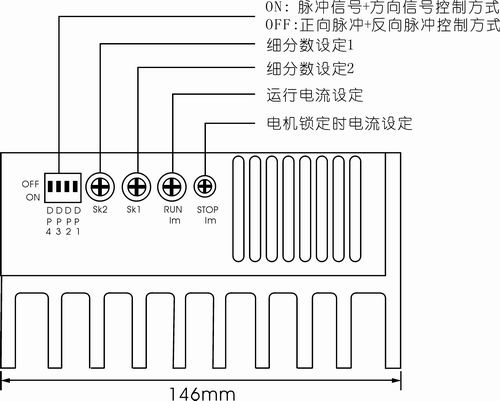

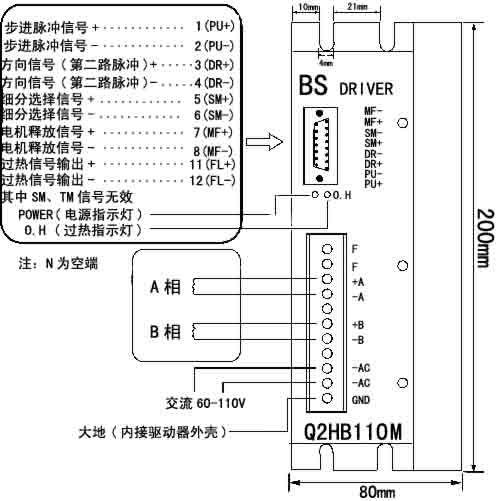

產品說明 　　Q2HB110M等角度恒力矩細分型驅動器，最高細分數能達到200細分，驅動電壓交流60V-130V，適配電流在8A以下、外徑86-130mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、中型數控機床、包裝機械分辯率較高的數控設備上。 　 特點 ◆高性能、低價格 ◆設有兩組32檔等角度恒力矩細分，最高200細分 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減到設定值 ◆雙極恒流斬波方式 ◆單電源輸入，電壓范圍：AC60-130V ◆光電隔離信號輸入／輸出 ◆驅動電流從0.5A／相到8A/相可調 ◆可雙四拍或四相八拍運行 ◆設有過壓，過熱及過流保護 　　 功能設定示意圖 驅動器接線示意圖 ★注：1、輸入電壓不能超過交流130V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　　3、O.H過熱指示燈。當驅動器溫度超過70度時過熱指示燈亮,驅動器停止工作，直到動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器。 　　　4、POWER電源指示燈，當驅動器通電時此燈亮。 　 電流設定 1、STOP/Im為保持狀態輸出電流設置電位器，可設置為正常輸出電流的20%-80%(順時針增大，逆時針減小) 2、RUN/Im為正常工作輸出電流設置開關 R-1 0 1 2 3 4 5 6 7 8 9 A B C D E F Im(A) 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 細分設定 Q2HB110M驅動器設有兩組細分，每組16檔，由16位拔碼開關（SK）設定。（以SK1組細分設定為例），附表如下。 SK1 F E D C B A 9 8 7 6 5 4 3 2 1 0 細分數 1 2 4 5 8 10 16 20 25 32 40 50 64 80 100 200 SK2為第二組，與第一組的細分設定相同。 SM細分選擇信號為低電平時選定由SK1組所設定的細分，高電平時選定由SK2組所設定的細分，用戶可把這兩組細分設置成不同的細分數。在高速時用低細分的一組，在低速時用高細分的一組。 DIP開關功能設定說明 DP1 OFF，雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號 ON，單脈沖：PU為步進脈沖信號，DR為方向控制信號
