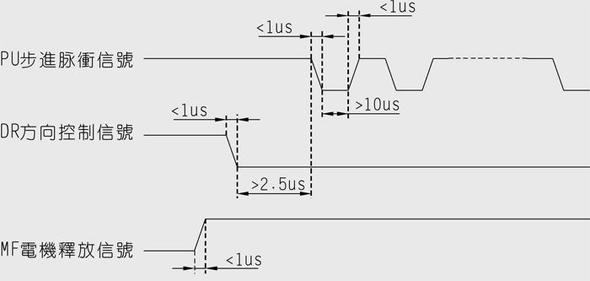

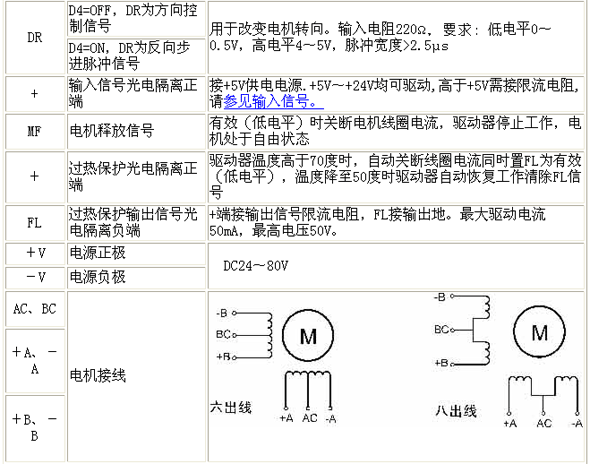

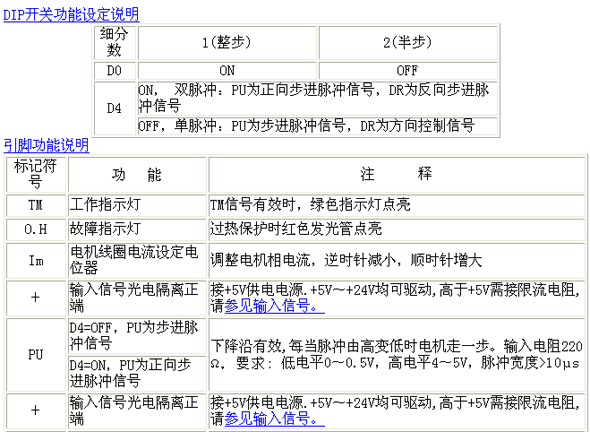

產品說明 　　Q2HB68整/半步型驅動器，驅動電壓DC24-80V，適配6或8出線電流在6A以下，外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、剝線機等小型數控設備上。 　 特點 ◆高性能、低價格 ◆最高反應頻率可達50Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減半 ◆雙極恒流斬波方式 ◆光電隔離信號輸入/輸出 ◆驅動電流從0.5A/相到6A/相連續可調 ◆單電源輸入，電壓范圍：DC24-80V　　 功能設定示意圖 工作電流設定示意圖 輸入信號波形時序圖 驅動器接線示意圖 ★注：1、千萬不要將電源接反，輸入電壓不要超過DC80V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。(具體接法) 　　　3、驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到動器溫度降到50度，驅動器自動恢復工作出現過熱保護請加裝散熱器。　　 　　　4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。
