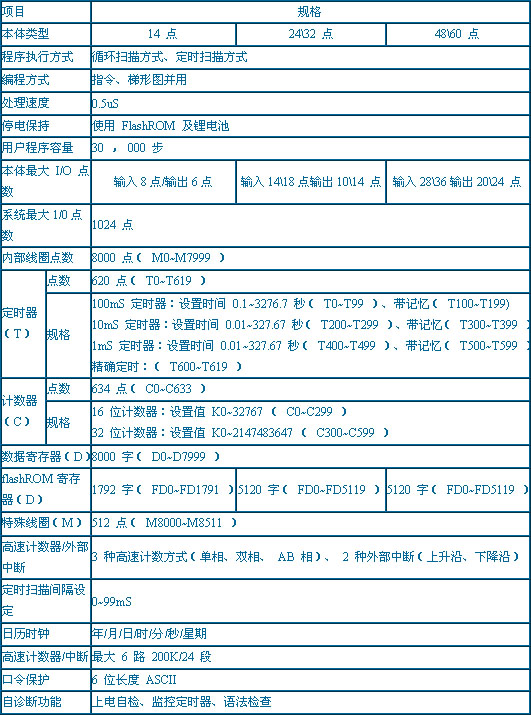

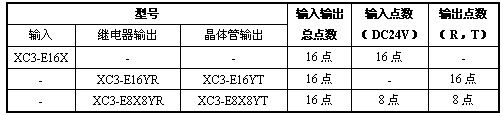

XC系列可編程控制器，最大I/O點數1024點，程序容量30K，兩路高速計數,最高頻率200K，2-5路脈沖輸出,最大脈沖輸出系數400K，支持CAN總線，TCP/IP以態網 XC系列可編程控制器的編程具有如下特點： ● 支持2種編程語言 在XC系列可編程控制器中，除基本的指令表編程方式外，還可以采用在圖形畫面上進行階梯符號作圖的梯形圖編程方式。而且，這2種程序可相互轉換。 ● 充實的基本功能 基于“基本功能、高速處理、方便使用”的理念，XC系列可編程控制器除了支持順序控制的有關功能外，還具有數據的傳送和比較、四則運算及邏輯控制、數據的循環和移位等基本的應用指令，還有中斷、高速計數器專用比較指令、高速脈沖輸出等高速處理指令。 ● 在高速輸入計數中可利用單相或雙相高速計數器 由于可編程控制器內的一般計數器在掃描周期內動作，因此其響應速度一般為數10Hz左右。XC系列可編程控制器內置的高速計數器，對來自于特定的輸入繼電器的高速脈沖進行中斷處理，因此與掃描周期無關，可以進行高達60KHz的計數。 XC系列PLC的產品概述及編程方式 產品概述 XC系列可編程控制器 ● 輸入輸出14～60點 ● 內置FlashROM儲存器 ● 實時時鐘：內置時鐘，鋰電池掉電記憶。 ● 基本指令：27種 ● 應用指令：89種 ● 具備雙通訊口，可連接儀表打印機等外設，通訊口2可選擇RS-232或RS-422 ● 指令豐富，編程方便。 編程方式 《指令表編程》 指令表編程是以“LD”、“AND”、“OUT”等順控指令輸入的方式。這種方式是編寫順控程序的基本輸入形式，但可讀性比較差。 例： 步 指令 軟元件號 　　　0 LD X000 　　　1 OR Y005 　　　2 ANI X002 　　　3 OUT Y005 《梯形圖編程》 梯形圖程序是采用順控信號及軟元件號，在圖形畫面上作出順控電路圖的方法。這種方法是用觸點符號與線圈符號表示順控回路，因而容易理解程序的內容。同時還可用回路顯示的狀態來監控可編程控制器的動作。 例：　 互換性 以上2種方法編制的順控程序，全部以指令表方式儲存在可編程控制器的程序內存中。因此，這2種輸入方法編制的程序表示及編輯都可相互交換。 XC系列PLC的型號和種類 XC系列主機 1、系列名稱 2、輸入輸出點數 3、輸出形式 R：繼電器輸出 T：晶體管輸出 RT：繼電器與晶體管雙輸出 4、供電電源 E：AC電源 C：DC電源 5、內置時鐘 S：帶內置時鐘 注：繼電器與晶體管雙輸出的只有Y0，Y1是晶體管輸出，其它是繼電器輸出。 開關量擴展模塊 1、系列名稱 2、E：擴展模塊 3、輸入點數 4、X：輸入專用 5、輸出點數 6、輸出形式 YR：繼電器輸出專用 YT：晶體管輸出專用 一般規格 性能規格
