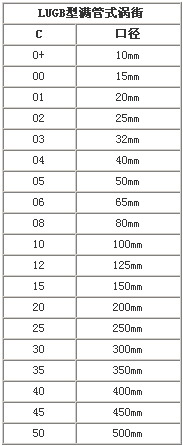

產品說明： 一、產品概述 LUGB溫壓補償智能型渦街流量傳感器是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。 二、功能特點 ● 表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。 ● 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。 ● 全新的數字濾波和修正功能使流量測量更加精準可靠。 ● 電池供電型無需外接電源既可連續工作兩年以上。 ● 全新點陣漢字液晶顯示，使用操作更方便。 三、技術參數 ● 測量介質 氣體、水、飽和蒸汽、過熱蒸汽、天然氣 ● 公稱口徑 DN25 — DN500 ● 介質溫度 - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ； -40℃—+420℃（需選配傳感頭不斷流拆裝型） ● 精度等級 1.5級、1.0級（首選） 、0.5級、0.2級（需協議供貨） ● 渦街可測流量范圍 液體：0.4 m/s —10 m/s 氣體、蒸汽：4m/s —— 70 m/s ● 放大器選擇 溫壓補償一體化智能數字顯示型放大器（工況脈沖、標況脈沖、標況三線電流或RS485信號輸出）； ● 防爆等級 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6 ● 防護等級 IP54、IP65 ● 表體材質 1Cr18Ni9Ti（其它材質協議供貨） 四、型號及功能選擇 [b]LUGB……………滿管式渦街流量傳感器 A-LUGB型滿管式渦街表體連接形式[/b] 1 法蘭連接式（溫壓補償式渦街必選型） 2 法蘭卡裝式（首選型） B-可測介質 1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街） 2 測量液體 3 測量氣體 4 測量飽和蒸汽、過熱蒸汽 C-渦街口徑 D-輸出信號 0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS） 1 兩線制4-20mA輸出（ 溫壓補償型為三線制） 2 無信號輸出現場顯示 E-可測最高介質溫度 0 -40℃…+150℃ 1 -40℃…+280℃（LUCB型插入式渦街250℃） 2 -40℃…+350℃（LUCB型插入式渦街不可選） 3 -40℃…+420℃（只限傳感頭不斷流拆卸型） F-防爆等級 0 無防爆認證，防護等級為IP54、IP65 1 本安防爆型，防爆等級為ExiaⅡCT4 2 隔爆防爆型，防爆等級為ExdⅡCT6 G-渦街放大器顯示形式 0 無現場顯示型 1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等） H-儀表精度等級 0 1.0級（LUGB型首選，LUCB型需協議供貨） 1 0.5級（只限LUGB型渦街） 2 0.2級（只限LUGB型渦街，需協議供貨） 3 2.5級（LUCB型插入型渦街首選型） 4 1.5級（LUCB型插入式渦街需協議供貨） 5 低流速型渦街（表體內直接縮徑，精度≥1.5級） I-放大器安裝形式 0 表體與放大器不分離型 1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選） 2 潛水型渦街 J-渦街放大器工作電源 0 12VDC供電 1 24VDC供電 2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街） 3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街） 注：3V鋰電池只適用于溫壓補償一體化型渦街 K-渦街檢測功能及放大器顯示形式 0 無補償式 （無溫度、壓力補償功能） 1 現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%） 2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%） 3 現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%） L-LUGB型滿管式渦街傳感頭安裝形式 0 傳感頭斷流拆裝式 1 傳感頭不斷流拆裝式（≥350℃渦街必選型） M-通訊方式 0 無通訊 1 R485通訊（只限智能式放大器） 2 R232通訊（只限智能式放大器） N-HART協議 0 無HART協議 1 帶HART協議（需協議供貨） Q-濾波方式 0 普通方式 1 智能數字濾波方式（需協議供貨）
