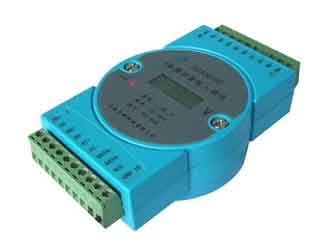

EDA9015D是在EDA9015模塊的基礎上的功能改進產品，主要應用于蓄電池組的電壓監測，增加了液晶循環顯示0～7通道數據功能；通訊協議及數據處理完全同原EDA9015模塊；8通道雙端差分輸入的各個負端的信號電壓差不應超過200V。 　　 EDA9015D模擬量測量模塊可測量：8路電壓輸入信號 　　 EDA9015D模塊可廣泛應用于各種工業控制與測量系統中。它能測量交流或直流0～100V電壓信號的真有效值。通訊接口為RS-485接口，電源為＋10～30VDC，通訊協議為MOSBUS-RTU、ASCII碼、十六進制LC-02等3種協議可通過力創提供的“EDA參數設置軟件”配置選擇； 　　 其功能與技術指標如下： 　 1、 輸入信號 　　 輸入: 8路0～100V電壓。輸入信號為直流或交流（頻率 25～75Hz）。 　　 量程可選為：100mV，1V，5V，10V，60V，100V。 　　 差分輸入電壓：8通道雙端差分輸入的各個負端的信號電壓差不應超過200V，否則可能導致模塊損壞； 　　 信號處理：16位A/D采樣；采樣速率: 3000次采樣/S。輸出真有效值。 　　 數據更新周期：數據更新周期為8S（每通道測量時間為1S，8通道循環測量）。 　　 過載能力：1.2倍量程可正確測量；過載 2倍量程輸入1s不損壞。 　　 隔離: 信號輸入與通訊接口輸出之間隔離，隔離電壓1000VDC；各差分通道間隔離電壓200VDC。 　　 2、 通訊輸出 　　 接口：RS-485接口, 二線制 , ±15KV ESD保護。 　　 協議：MOSBUS-RTU、ASCII碼、十六進制LC-02等3種協議可通過力創提供的“EDA參數設置軟件”選擇； 　　 速率：1200、2400、4800、9600、19200 Bps,可軟件設定。 　　 模塊地址：00～FF 可軟件設定。 　　 3、 LCD液晶顯示：上電時，液晶顯示“9015d”，之后開始循環顯示模塊0～7通道的數據值。 　　 4、 測量精度: 0.2級（0～50℃），0.5級（-20～0℃,50～70℃）。 　　 5、 模塊電源: +10～30V DC ；功 耗：典型電流消耗為55mA。 　　 6、 工作環境:工作溫度：-20℃～70℃; 存儲溫度：-40℃～85℃; 相對濕度：-5%～95%不結露。 　　 7、 安裝方式: DIN導軌卡裝 體積：122mm ＊70mm ＊ 43mm。
