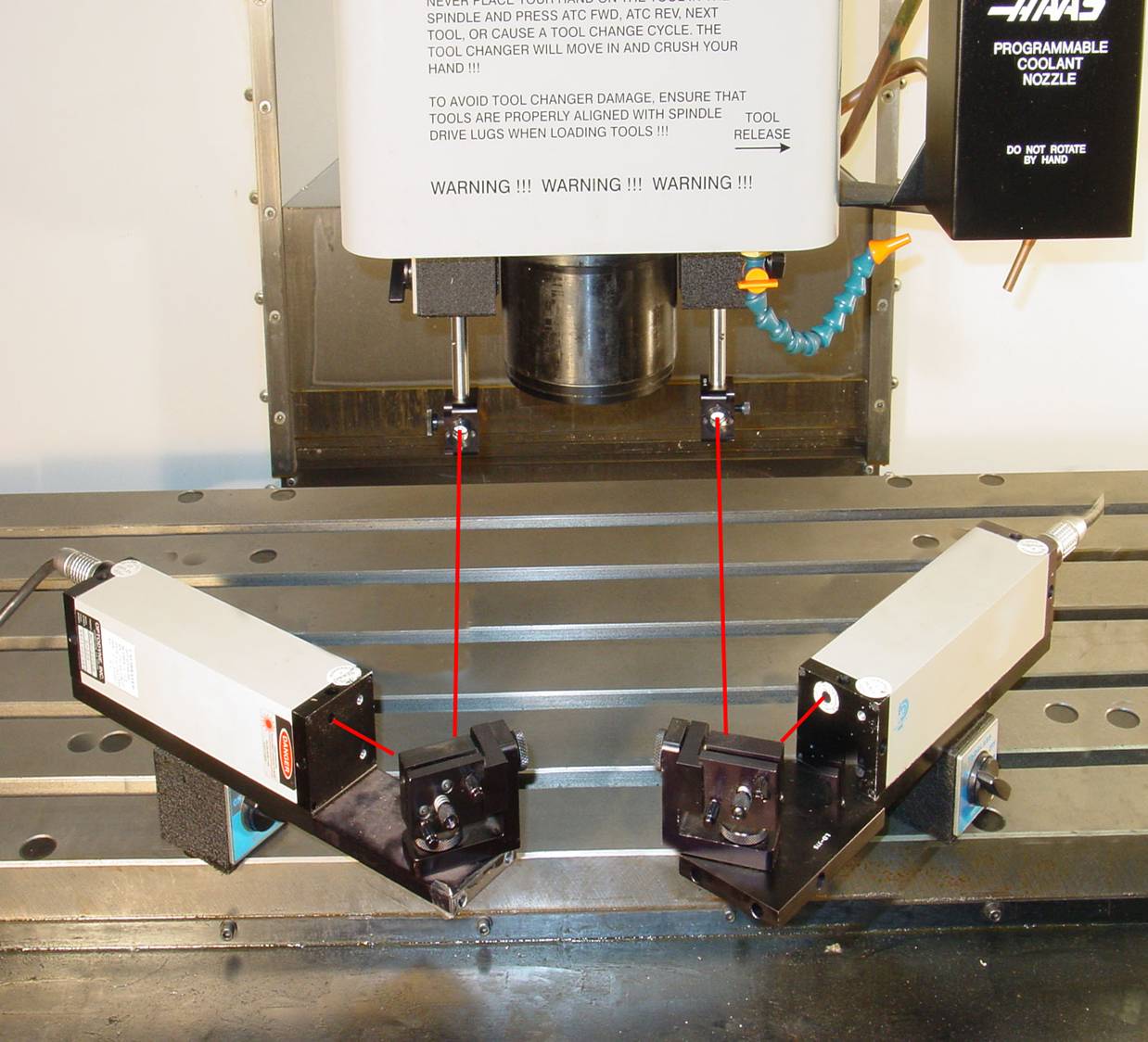

全新太空型MCV-5000系列激光測量系統 全新的MCV-5000系列是專為大型五軸加工中心完整的體積測量及補償而設計的。可以測量靜態定位誤差、角誤差、旋轉軸誤差，以及動態性能。體積定位誤差包括了３個直線位移誤差、６個直線度誤差以及３個垂直度誤差。角誤差包括了每個軸的上下角偏、左右角偏以及滾動角誤差。旋轉軸誤差包括了五軸機床的轉動的A、B、C軸。動態性能包括了圓和非圓的循跡測量，是為調整伺服參數、向前進給、預覽、速度、加速度以及機械振動而設計的。 太空激光測量系統為測量體積定位誤差使用最新的激光矢量技術。設置及操作非常容易，也很緊湊、效率高及節省時間。對于一臺五軸加工中心，自動轉動工作臺可用于測量轉動A、B、C軸。用兩個單光束激光頭、兩個平面鏡標靶以及快速界面卡，一次設置就可以測量圓和非圓的軌跡。同時還可以測定實際的進給率及加速度。 激光矢量技術在激光測量方面是一個重大的突破，該方法設置容易，操作簡單。太空激光測量系統是為有效及快速測量而設計的。通常一個4－5立方米工作空間的空間定位誤差，2－3小時就可以完成測量。對大部分重要的控制器而言，補償文件可以自動生成。即使一臺大型龍門機床也可以在一天內完成大部分的測量，而常規的干涉儀測量則需要一個星期。這臺儀器很緊湊，可以裝在兩個小手提箱內。對于不同的應用和需要，可以選用MCV-5002到MCV-5005四個型號。 標準測量范圍是100英尺或30米, 最大量程達到330英尺或100米也可以選購。分辨率是0.000001英寸或0.00001毫米。激光的穩定度是0.1ppm，精度是１ppm。 主要特點及優點： 1、MCV-5002太空激光測量系統 為大型龍門機床的測量采用兩個長距離的激光頭，可以快速、自動和同步采集數據。主軸及輔軸的位移誤差、上下角偏與左右角偏也都能測量。 2、使用單光束激光頭及一個平面鏡標靶，包括3個位移誤差、6個直線度誤差以及3個垂直度誤差的空間定位誤差，都能用矢量技術在數小時內完成測量，而不需要幾天時間。 3、用戶友好的window界面，自動或動態采集數據，將采集到的數據生成誤差表，或者形成可用于大部分重要控制器的體積補償文件。 4、使用單光束激光頭及一個平面鏡標靶，還可以測量滾動角誤差。 5、MCV-5003具有五軸測量能力的太空激光測量系統，除了具有MCV-5002相同功能外，采用一個馬達驅動的轉動工作臺和雙激光頭安裝附件，可測量轉動A、B、C軸。 6、MCV-5004具有動態測量能力的太空激光測量系統 1）、除了具有MCV-5002相同功能外，采用兩個平面鏡、兩個快速界面卡以及相應軟件，可以測量用于伺服調整或動態性能的圓和非圓軌跡。 2）、測量得到的位移數據可用來計算實際的進給率、加速度、減速度以及機床的振動。 3）、測量是非接觸的，循圓的直徑可連續改變到很小。測量得到的數據可用來確定伺服參數，例如環路增益、預覽及正向進給。 7、MCV-5005具有五軸及動態測量能力的太空激光測量系統 1）、除了具有MCV-5004相同功能外，采用一個馬達驅動的轉動工作臺和雙激光頭安裝附件，可測量轉動A、B、C軸。 2）、具有更長的測量距離和更多的功能，如主軸誤動作、激光刻度指示器等.
