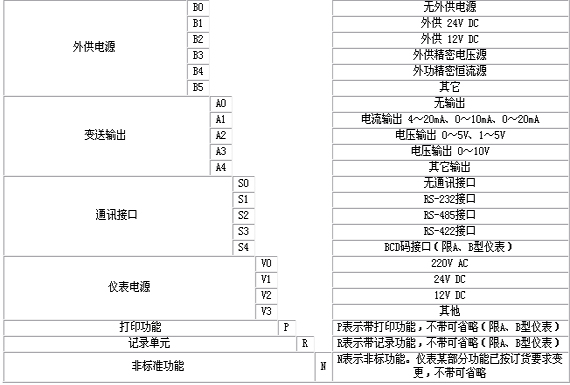

概述： XST 單通道顯示儀表基本誤差 ±0.2%F·S ，測控周期 0.2 秒，顯示范圍 -1999～9999 ；適用于電壓、電流、熱電阻、熱電偶、 mV 、電位器、電阻、遠傳壓力表等信號類型；輸入信號 8 段折線修正功能，有效提高系統測量精度；儀表電源 220V AC ， 24V DC 或 12V DC ； 8 點報警 · 變送輸出 · 通信 · 打印 · 記錄 · 外供傳感器（變送器）電源。 技術指標： • 電 源： 220V AC 供電的儀表： 220V ± 10% ，功耗小于 7VA ； 24V DC 供電的儀表： 24V ± 10% ，功耗小于 5VA ； 12V DC 供電的儀表： 9V～20V ，功耗小于 5VA 其它電源規格以隨機說明書為準 • 工作環境： 0 ℃ ～50 ℃，濕度低于 90%R . H ；寬溫范圍的儀表需在訂貨時注明 • 顯示范圍： -1999～9999 ，小數點位置可設定 • 顯示顏色：測量值綠色，設定值紅色，光柱紅色，或按定貨要求；顯示分辨力： 1/10000 • 輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表 7 種，其中 電 壓： 1V～5V DC ， 0V～5V DC 可通過設定選擇 電 流： 4mA～20mA ， 0mA～10mA ， 0mA～20mA 可通過設定選擇 熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 可通過設定選擇 熱電偶： K ， S ， R ， B ， N ， E ， J ， T 可通過設定選 • 基本誤差：小于± 0.2%F . S • 測量分辨力： 1/60000 ， 16 位 A/D 轉換器 測量控制周期： 0.2 秒 選型指南 注 1：LED顯示的顏色可按訂貨要求。 注 2：C型儀表限制為3點；D型儀表限制為2點；B型限制4點；A型超過4點后，儀表深度為250mm • 安裝與接線
