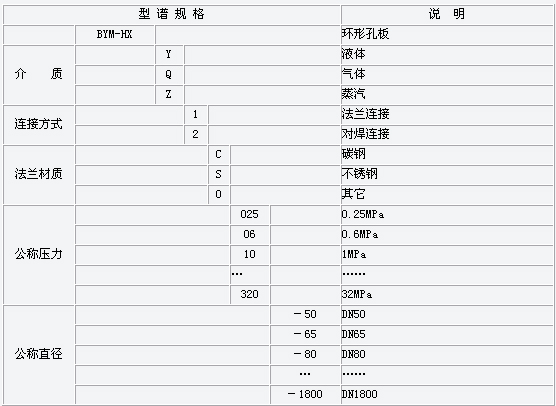

概述: 環形孔板的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管段，具有在惡劣的管道條件下工作的優點。 工作原理: 環形孔板依據的基本原理同標準孔板一樣，是流體連續性方程和伯努力方程，所不同的是流體進入測量管段后，最小流通截面不一樣，標準孔板最小流通截面是圓形，環形孔板的最小流通截面是環形，把環形流通面等效成圓形流通截面，等效孔徑為d，等效孔徑比β＝d/D，基本方程是： Qm=0.12643Cβ2/（1－β4）0.5×D2ε（р×ΔP）0.5 Qm：流經測量管的流體流量Kg/h ε：流束膨脹系數，對不可壓縮流體ε＝1 D：測量管內徑mm C ：流出系數 р：流體在工作狀態下的密度Kg/m3 ΔP：在取壓口處取得的靜壓力差KPa 產品特點: 1. 適合測量蒸汽、煤氣及冷卻水等臟污介質。 環形孔板“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。 2. 適合高溫、高壓流體的流量測量。 環形孔板測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，降低加工成本。 3. 比圓缺孔板、偏心孔板工作可靠，測量準確。 使用環形孔板測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以精密加工和裝配，容易提高測量精度。 4. 采用均壓環結構，減少測量誤差來源。 5. 采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量。 適用范圍: 1. 公稱直徑： 50 mm ≤DN≤1800mm 2. 雷諾數范圍：103≤ReD≤107 3. 公稱壓力：PN≤32MPa 4. 工作溫度：－196～530℃ 5. 精度：1級，1.5級 型譜規格及說明:
