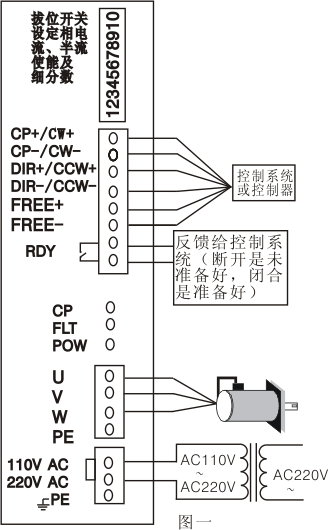

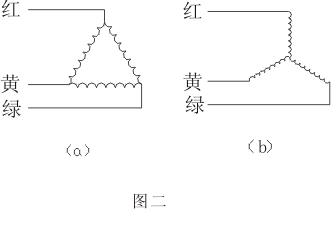

一、概述 SH30822M型步進電機驅動器是我廠在原有驅動器的基礎上吸收新型、高速電子技術開發出的新穎細分驅 動器。該驅動器采用先進技術，具有噪音低、效率高、電壓范圍寬、設置靈活多樣等優點，特別是運行平穩、 定位精確是本驅動器的最大特色。此外本驅動器保護功能齊全，記憶功能具有斷電相位。 二、驅動器的使用說明 輸入電源接口： 采用一組交流供電，AC接AC110V-220V。 警告：建言采用隔離電源；若不采用隔離電源，直接接市電，要求與電機接地良好。 電 機 接 口： 電機線不能接到PE端子，電機線采用三角形或星形接法，電機分別接到U，V，W端（如圖二A）。 警告:電機線不能接錯,否則有可能會損壞本驅動 器。紅長和綠長,及紅短和綠短不能同時短接。 注意：懸空的接頭要處理好,否則會造成故障.（如圖二） 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
