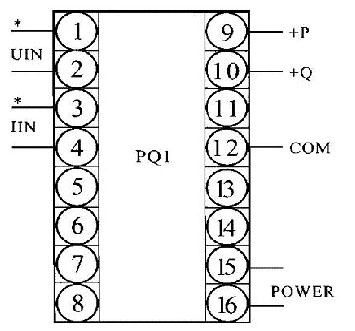

HZ-PQ1系列單相有功無功功率組合傳感器的初、次級之間是絕緣的，可用于測量單相有功無功功率組合。 電氣參數 　 　　HZ＊/＊-P1Q1 原邊額定有效值電壓 　100　 　220　　　300　　 500 　 　 　 V 原邊額定有效值電流　　 1 　 5　　 10　　 　 　 　 A 原邊測量范圍 　 120 　 　 %IVPN 額定輸出　　　　　　　　　　　　　　　 4～20 　　　 　 mA 電源電壓　　　　　　　　　　　　　　　　　　　 12...24±5% V 溫漂　　　　　　　　　　　　　　　 　 　 　300　 PPM/℃ 精度 　　　　　　　　　　　　　　　　　　　　 ≤0.5 %FS 響應時間　　　　　　　　　　　　　　　　　 　 ≤350　 mS 絕緣電壓　　 　50HZ，1min　　 　　　　 　 2.0 KV 工作溫度　　　　　　　　　　　　　　　　　　 　-10～+60 ℃ 儲存溫度　　　　　　　　　　　　　　　　　　 　-20～+80 ℃ 機械參數 使用說明 1、產品命名：HZ＊/＊-PQ-P＊O＊D＊ HZ代表品牌＊/＊代表輸入電流/輸入電壓 P1單相有功功率，Q1單相無功功率，P1Q1單相有功無功功率組合變送器 P代表電源：P1：+12～15V；P2：+24V；P3：+220V；P5：自定義 　 O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義 D代表導軌安裝方式：D1不穿孔；D2穿孔（孔徑分別為φ8，φ12，φ16）　 2、傳感器的輸出幅度可根據用戶需要進行適當調節。精度可選0.2級。 3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。 4、可根據用戶要求提供PCB電路板式安裝方式。 詳細說明下載
