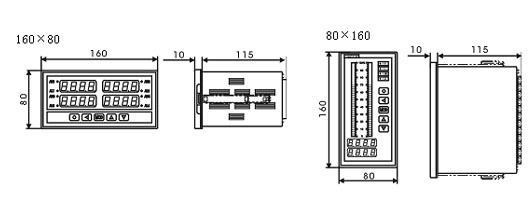

一、概述 XSD系列儀表分為2通道、3通道、4通道三種類型。與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。 特別適合：通道之間相互關連，需要加、減、比較等運算的應用縮小測量控制儀表的尺寸降低設備成本 二、技術指標 1、電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；12V DC供電的儀表：9V～20V，功耗小于5VA其它電源規格以隨機說明書為準 2、工作環境：0℃～50℃，濕度低于90%R.H；寬溫范圍的儀表需在訂貨時注明 3、顯示范圍：-1999～9999，小數點位置可設定 4、顯示分辨力：1/10000 5、輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表7種，其中：電 壓：1V～5V DC，0V～5V DC 可通過設定選擇 ；電 流：4mA～20mA，0mA～10mA，0mA～20mA可通過設定選擇；熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53；可通過設定選擇熱電偶：K，S，R，B，N，E，J，T可通過設定選擇其它輸入信號或分度號需在訂貨時注明 6、基本誤差：小于±0.2%F.S 7、測量分辨力：1/60000，16位A/D轉換器 8、測量控制周期：通道數×0.2秒 9、報警輸出：10種報警方式，通過設定選擇。延時報警功能 另有：變送輸出、通訊接口、打印及打印單元、記錄單元、外供電源等附加功能可選 三、外型、規格尺寸圖
