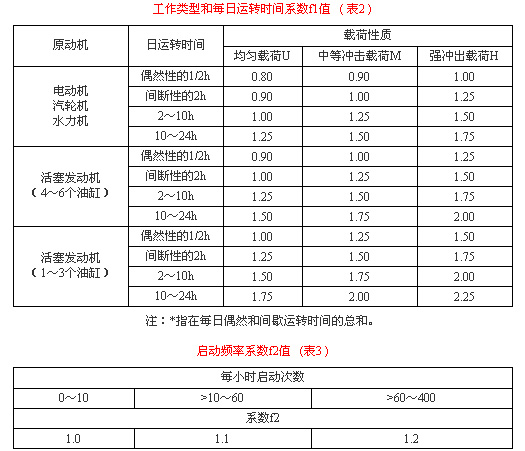

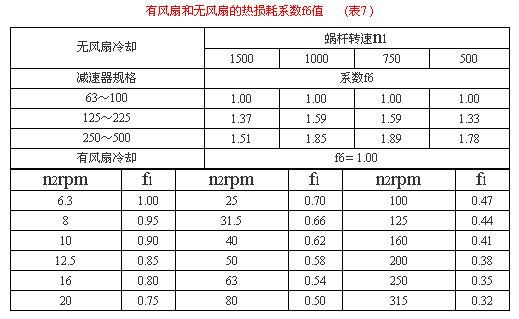

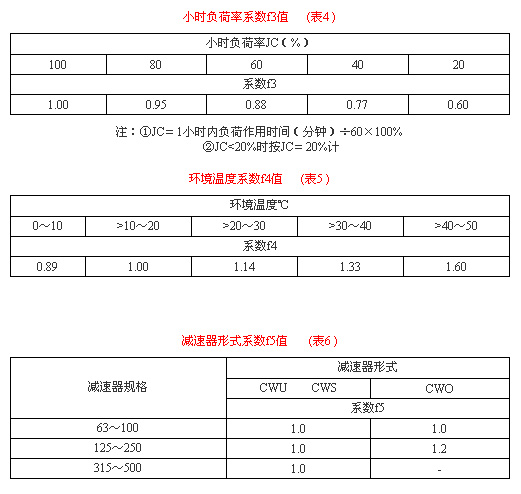

概述 　　本圓弧圓柱蝸桿減速器采用單級減速傳動，符合國家標準G9147-88，此標準達國際八十年代水平。全系列共包括三種型號，16種中心距，12種速比。 型號、中心距　本系列減速器包括 　　CWU－蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器 　　CWS－蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器 　　CWO－蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器 　　三種型號及a＝63～500mm，16種中心距 減速器承載能力與選用方法 　　1、減速器的額定輸入功率P1和額定輸出扭矩T2 　　2、表1額定輸入功率P1及額定輸出扭矩T2適用于CWU、CWS型減速器，工作載荷平穩無沖擊，每日工作8h，每小時啟動10次，啟動扭矩為輸出扭矩的2.5倍，小時負荷率Jc＝100%，環境溫度為20℃。 　　3、CWO型及其它工作狀態的減速器可按表1的額定輸入功率P1及額定輸出扭矩T2選用，但需用工作狀況系數（見表2-表7）進行修正。 　　3.1　工作類型和每日運轉時間系數f1值見　表2 　　3.2　啟動頻率系數f2值見　表3 　　3.3　小時負荷率系數f3值見　表4 　　3.4　環境溫度系數f4值見　表5 　　3.5　減速器形式系數f5值見　表6 　　3.6　有風扇和無風扇的熱損耗系數f6值見　表7 　　4、減速器輸出軸軸端許用負荷取決于蝸輪軸的轉速及額定扭矩。按下式計算： 　　FR＝fL·R 　　FA＝fL·A 　　式中：fR－軸出軸軸端徑向許用負荷，見圖1中的a； 　　　　　fA－輸出軸軸端軸向施用負荷，見圖1中的b； 　　　　　fL－速度系數，其值應符合　表8　的規定； 　　　　　R－徑向載荷系數，其值見　表9； 　　　　　A－軸向載荷系數，其值見　表9。
