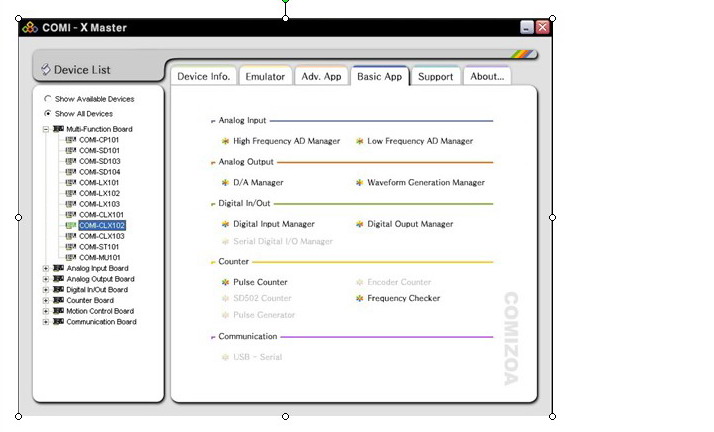

支持COMIZOA 所有產品的智能精靈軟件COMI-XMaster介紹: ● 主要功能 ★ 易于監控和儲存COMIZOA DAQ產品測來的數據. ★ 提供親和力強有力的圖形界面, 方便控制和分析信號. ★ 仿真諸如示波器,頻譜儀,信號發生器等用來計測COMIZOA DAQ產品. ★ 管理著COMI-AUTOMATION的全部工具程序,支持COMIZOA的DAQ和MOTION產品. ● COMI-XMaster的菜單項: 一一介紹軟件的功能 1. DEVICE INFORMATION設備信息 ＊所有COMIZOA數據采集和運動控制的產品信息都能在其中找到. ＊已裝入計算機中的卡可自動裝載入驅動, 不用手動操作. 在”Show Available Devices”中找到. ＊未裝入計算機中的卡要查看信息,也可在”Show All Devices”中找到. 2. EMULATOR仿真器 當把板卡設備裝入計算機后, 相應的執行程序被激活, 板卡設備的各種測試程序自動裝載,主要有三個模塊 ① Scope 模塊 ★ 該模塊仿真示波器, 提供了類似示波器的幾乎全部功能. ★ 有以下一些主要功能: ＊ 同時可以監控4個通道的數據情況（波形）. ＊ 波形可以以軸心為基準動態地縮放和上下移動. ＊ 自動頻率測量 ＊ 自動測量VPP（峰值到峰值） ＊ 自動測量RMS和平均值 ＊ 多種觸發模式選擇. ＊ 用光標可方便地核對數據. ＊ 可用ASCII碼以”txt”格式保存數據, 也可用”bmp”儲存圖象. ＊ 有打印功能 ② Spectrum Analyzer 頻譜分析模塊 ＊ 同時可以監控4個通道的數據情況（波形）. ＊ 波形可以以軸心為基準動態地縮放和上下移動. ＊ 自動頻率測量 ＊ 支持時間領域圖和頻率領域圖 ＊ 支持模擬量和數字量的觸發模式 ＊ 頻率領域圖支持線性模式和LOG模式 ＊ 用光標可方便地核對數據. ＊ 可用ASCII碼以”txt”格式保存數據, 也可 用”bmp”儲存圖象. ＊ 有打印功能 ③ Function Generator信號發生模塊 ★ 主要功能: 提供大多數的波形發生功能, 適用于COMI-LX10X,CLX-10X,LX30X等設備, 不僅能提供矩形波、三角波、正旋波, 還能提供用戶自定義的波形. 當然這些應用功能必須是你選的板卡設備能執行該功能時才起作用. 如你選的是裝入的板卡都沒有波形輸出功能的, 那這個功能會自動不被激活, 你點擊它并不會起作用. 3. ADVANCED APPLICATION 增加的應用 模塊 ①: Motion Builder 是一個專用于COMIZOA運動控制卡的工具程序,在購買運動控制卡時免費提供, 它可幫助測試運動控制器的一些基本功能.在沒有機械裝置時,可以利用3維運動工具3D Emulator來確認路徑及虛擬運動如果是運動控制卡,要用到Motion Builder軟件, 那可以從此處點擊使用. 模塊②: COMI-Data Logger 是一個專用于COMIZOA A/D卡的記錄數據日志的程序. 可以實時從各通道測量、分析、存儲數據. 模塊③: COMI-Stgview 是一個可以分析數據的工具程序. 當把數據從文件（COMI-DataLogger 程序文件）載入后, 可以用多種方法來變換和分析數據 4. BASIC APPLICATION DAQ基本應用管理都是用于COMIZOA DAQ板卡的工具程序, 這些程序能使你方便地監控從DAQ板卡得到測量數據并保存起來.在靈活的圖形界面下可方便地控制和分析信號,減少你的編程負擔.不需要使用者再額外安裝程序 有以下一些基本應用: 模擬量輸入部分: ——高頻AD管理 ——低頻AD管理 模擬量輸出部分: ——D/A管理 ——波形生成管理 開關量輸入輸出部分: ——開關量輸入管理 ——開關量輸出管理 -串行數據IO管理 計數器部分: —— 脈沖計數器 ——編碼計數器 —— SD502計數器 ——頻率校正儀 —— 脈沖發生器 通訊部分: —— USB串行管理 5. SUPPORT 支持部分 有接線幫助, 簡單源代碼生成, 產品手冊三個單元 ① 接線幫助單元 :卡和端子板的接線圖示意 ② 源代碼生成單元 : ★ 對每種DAQ基本功能生成簡易的源代碼,幫助編程. ★ 當選取的卡不含下述某功能時, 該功能會自動變淡,并按下去不起作用. ★ 生成的代碼支持VC++/VB/DELHI ③ 手冊單元: 用戶手冊,硬件手冊,軟件手冊
