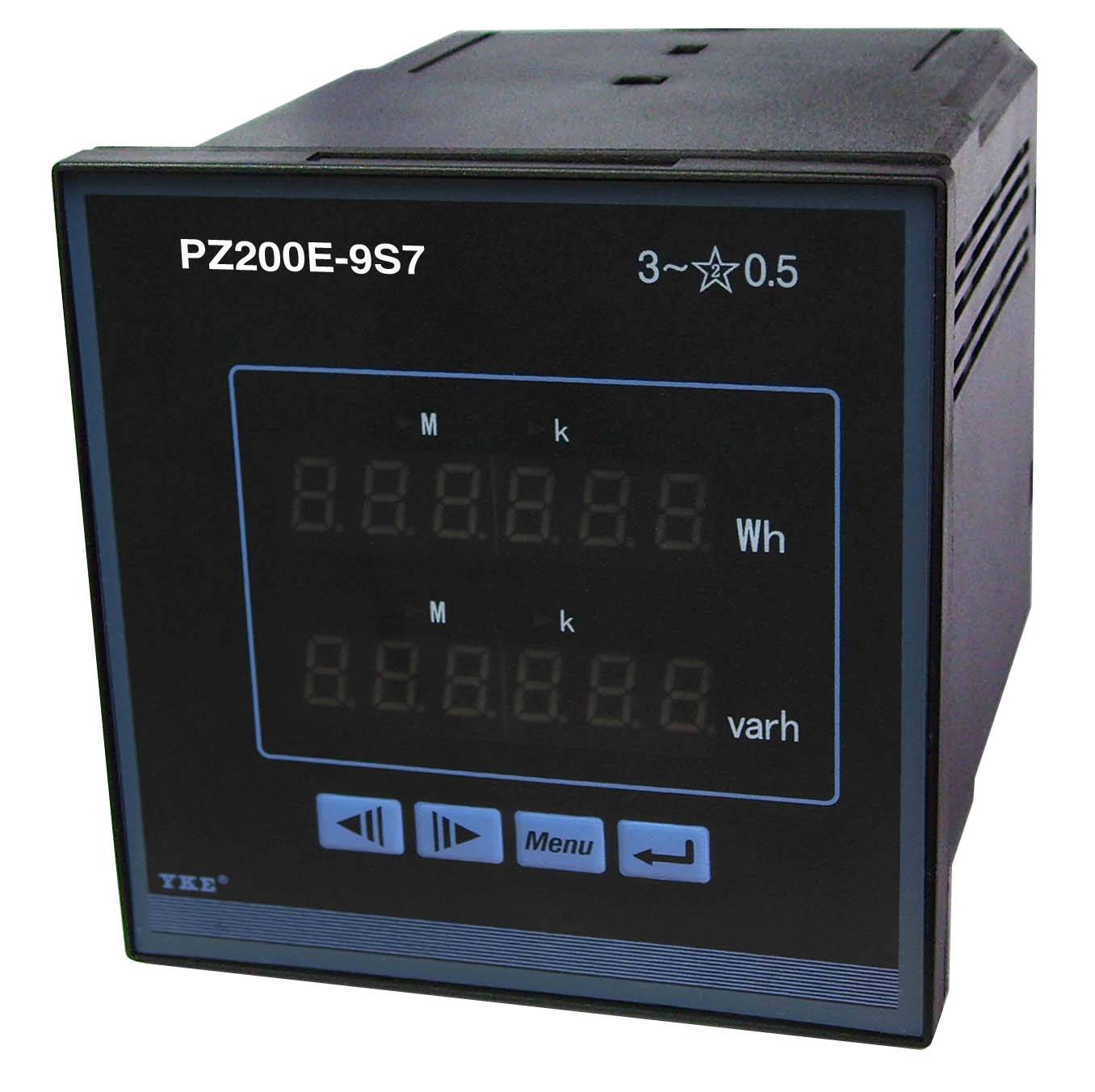

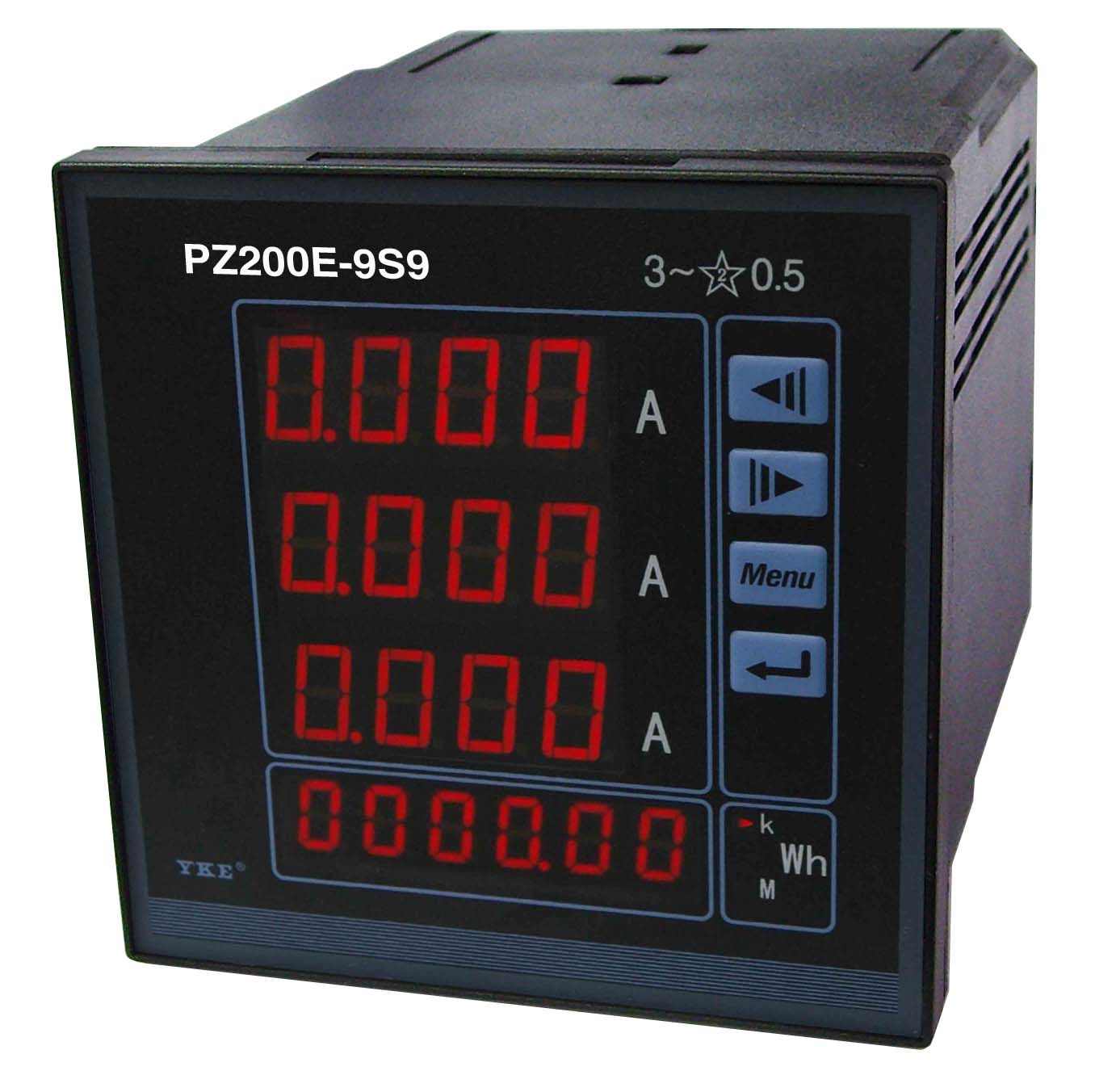

一、概述 E系列多功能電力儀表: 是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、智能建筑。測量等級為0.5級，實現LED現場顯示和遠程RE-485數字接口通訊，采用MODBUS-RTU通訊協議 二、主要參數 輸人測量顯示（網絡;三相三線、三相四線） ★電壓: 額定值：ACl00V、400V（訂貨時請說明） 過負荷持續：1.2倍 瞬時：2倍／1s 功耗<1VA（每相） 阻抗>300kΩ 精度RMS測量，精度等級0.5 ★電流 額定值AClA、5A（訂貨時請說明） 過負荷持續：1.2倍 瞬時：10倍／10s功耗 阻抗<20mΩ 精度RMS測量，精度等級0.5 ★頻率：40-60Hz，精度0.1Hz ★功率：有功、無功、視在功率，精度0.5級 ★電能：四象限電能有功精度0.5級，無功精度l級。 ★顯示：可編程設置、切換、循環的3排LED顯示 ★電源 ★ 輔助電源：AC、DC 80V～270V ★功耗<5VA ★輸出 ★數字接口Rs-485、MODBUS—RTU協議 ★脈沖輸出2路電能脈沖輸出，光耦繼電器 ★環境 ★工作環境：-10～55℃ ★儲存環境－20～75℃境 ★安全 ★耐壓：輸入和電源>2kV，輸入和輸出>2kV，電源和輸出>lkV ★絕緣：輸入、輸出、電源對機殼>5M12 ★外形 ★外型尺寸96mm×96mm×112mm（長、寬、深） ★開孔尺寸92×92（mm） 三、主要特點 ★直接從電流、電壓互感器接入信號； ★可任意設定PT/CT變比； ★儀表顯示可滾動設置； ★多塊儀表可設置不同地址； ★可通訊接入SCADA、PLC系統中； ★發光二極管顯示，可視度高； ★方便安裝，接線簡單，工程量小； ★可與業界絕大多數PLC相連（Modicon，GE，Simens）； ★可與業界多種軟件通訊（Intouch，Fix，Citec，組態王等）； ★儀表采用專用掉電保護電路，在掉電情況下，電能保存不丟失，恢復電源后，電能 繼續走字。 四、應用說明 該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特別是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。 ★能源管理系統 ★變電站自動化 ★配電網自動化 ★小區電力監控 ★工業自動化 ★智能建筑 ★智能型配電盤、開關柜
