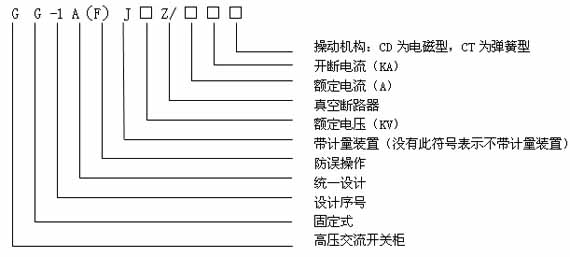

GG-1A金屬封閉高壓開關柜的詳細內容： 一、概述 GG-1A（F）型運行柜是一種防護型固定式金屬封閉高壓開關設備。廣泛地運用于高壓電動機的起動、投切運行等場合，可頻繁操作，無爆炸、火災等危險。GG-1A（F）型系列運行柜防誤程序鎖功能齊全，性能可靠。真空斷路器的真空絕緣度高，滅弧性強，使用壽命長，維護方便。 二、應用范圍 GG-1A（F）型固定式戶內交流金屬封閉開關設備 （以下簡稱“開關設備”）適用于額定電壓為3～10kV，額定頻率為50Hz的三相交流單母線和單母線旁路系統中，作為接受和分配電能之用。 三、結構說明 1、開關柜框架由角鋼焊接而成，面板及隔板均為薄鋼板。一次器件和二次器件相互隔離各成系統。正面在門、操作面板和防誤機構，側面有防護板相隔。運行柜正面右上方是斷路器室門，右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器室、繼電器室、儀表盤，下部分是電纜室。隔離開關安裝在柜體頂部，中間有隔板與斷路器分開。真空斷路器、隔離開關操作機構等在斷路器室內；電流表互感器在中間隔板上；零序互感器等安裝在電纜室內，斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。 2、產品屬于固定式全空氣絕緣的金屬封閉開關設備。相間、相對地空氣絕緣距離不小于125mm，柜內采用大爬距的支持絕緣子（或套管），屬加強絕緣型產品。 3、柜體達到IP2X防護等級要求，可防止小動物等異物侵入而造成短路故障。電纜接線距地面600mm，電纜室留有較大的空間，便于電纜線頭的制作安裝和維護。電纜室與電纜溝之間采用金屬封板，可以防止潮氣及小動物通過電纜溝進入柜內。 4、聯鎖裝置采用機械聯鎖和程序鎖來實現“五防功能”。 上隔離開關關合與上下門的開閉受控于程序鎖，當隔離開關關合時，上下門打不開；當上下門打開時，隔離開關合不上。主開關、隔離開關及柜門之間采用強制性機械閉鎖方式，結構簡單，完善可靠，操作方便。 5、可配裝國內真空斷路器（ZN28、ZN59、ZN18、ZN21、VS1等），國外真空斷路器（VK、VD4等）。滿足中高檔用戶的需要。 6、產品符合IEC298國際標準，GB3906國家標準和DL404電力部訂貨技術條件等要求。 四、型號意義 五、維護和檢修 1、應保持配電間及柜體的干燥，清潔無雜物； 2、真空斷路器每操作1000次或隔六個月必須檢查一次，觀察超行程量，出現問題及時調整； 3、操作機構等器件活動部位應有干凈的潤滑油； 4、斷路器如短路跳閘必須對主觸頭進行性能檢查檢測后方可投入使用； 5、開關柜運行參數不得超過銘牌指定值； 6、正常情況下真空斷路器開合時發出藍色光或白色光，如發出黃色光表明真空稍有泄漏，如發出紅色光表明真空泄漏嚴重禁止使用。 六、工作條件 1、環境溫度：戶內上限+40℃，下限-5℃，允許在-30℃時儲運。 2、海拔高度：不超過1000m； 3、相對濕度：不大于90%（+25℃時） 4、地震烈度：不超過8度 5、沒有導電塵埃及足以能腐蝕金屬和破壞絕緣的氣體的場所； 6、無火災、爆炸危險的場所； 7、沒有劇烈震動和顛簸及垂直傾斜不超過5℃的場所。
