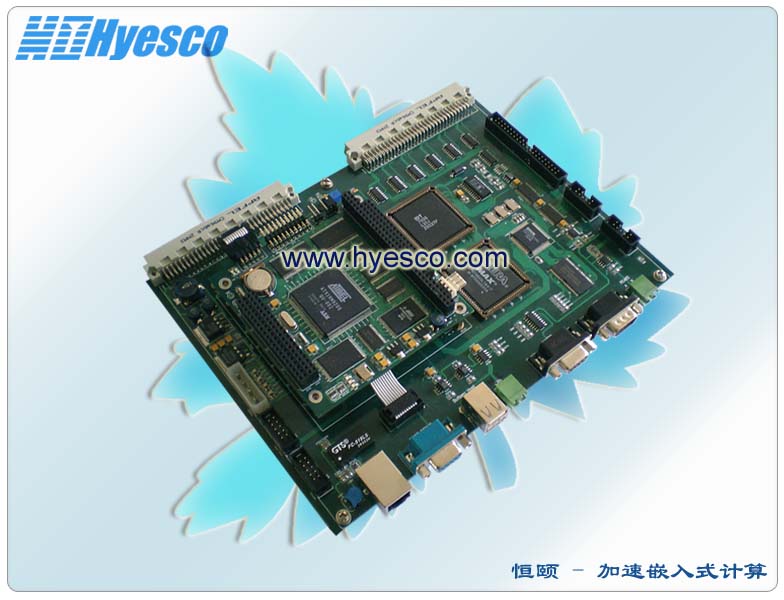

恒頤高科嵌入式高速大緩存AD采集系統采用ATMEL的32位ARM作為系統的CPU，單芯片集成多種功能。系統外圍擴展了CPLD邏輯芯片作為協處理器，并擴展了A/D數據采集轉換電路模塊以及高速數據采集緩沖系統FIFO，可以實現高精度、高速率的數據采集；外圍接口資源豐富；運行嵌入式Linux操作系統，具有高度的靈活性、占用資源少、效率高；面向石油勘探、環境監測、工業控制、醫療設備等領域，對數據進行采集處理和網絡傳輸，實時及邏輯性能良好。 系統硬件接口 RS232接口：3個9針D型RS-232C串行接口，對應于Debug UART、UART2和UART3 RS485接口：1路RS485接口，外接總線收發器，支持RS485通信 10/100M以太網口：AT91RM9200內嵌MAC，外接DM9161，支持以太網通訊 USB接口：外擴USB主、從接口（USB2.0協議，12Mbps） PC104接口：支持標準的PC104模塊擴展 JTAG接口：標準20針定義，支持JTAG調試 CPLD編程接口：系統設有CPLD,實現邏輯運算，實現總線擴展 RTC：獨立的IIC接口，后備鋰電池，為系統提供時鐘基準 Can總線接口：1路can總線接口 電源接口：＋5V、＋12V、－12V電源輸入接口，帶LED電源信號指示 STN/TFT LCD接口：1個LCD接口，可支持多種尺寸的STN/TFT LCD屏 96-pin歐式插針X2：48路GPIO（24路輸入，24路輸出）、矩陣鍵盤接口、4線觸摸電阻都由96-pin歐式插針引出 A/D數據采集技術參數 ＊ 采樣通道：48路AD采集，24路輸入，24路輸出； ＊ 采樣精度：12位 ＊ 采樣頻率：1MHZ ＊ 輸入信號范圍：－10V～10V、4～20mA。
