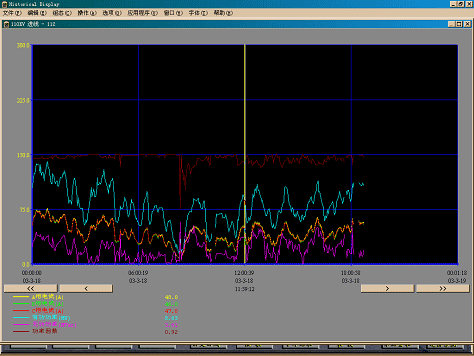

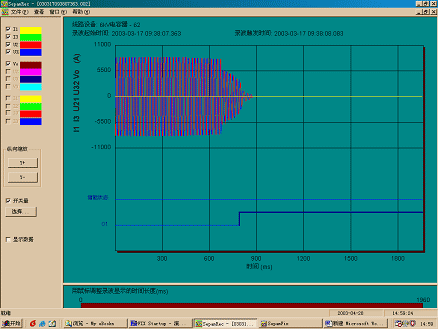

1、POWER SCADA 簡述： 　　POWER SCADA變電站綜合自動化系統是我公司自主研制的后臺監控軟件，該系統采用國際著名的法國施耐德電氣公司生產的SEPAM系列保護測控裝置和意大利DUCATI公司生產的MACH SMART智能電力監測儀表作為基本系統單元，各單元相對獨立，以間隔為對象，按回路體現功能，是真正面向對象的完全分散、分布式的模塊化系統結構。局部和單裝置故障不影響整個系統運行。每臺裝置和儀表均具有通訊接口，通過站內通訊網與后臺監控主機通訊。后臺監控計算機將所有收集到的實時信息進行分類儲存和管理，每臺電氣設備的控制操作即可以在后臺監控主機進行，也可以在就地完成。同時，系統可實現與遠方調度、控制中心的通訊，將采集到的站內信息遠傳至調度、控制中心，并接收其下達的各項控制命令，實現遠方監控，適用于無人值班的變電站。系統也可以方便地與其它相關自動化系統和智能裝置進行通信。 　　 POWER SCADA變電站綜合自動化系統可廣泛應用于電力行業和廠礦企業，其系統結構和配置方式符合當今國際自動化行業的發展趨勢和潮流，滿足《繼電保護和安全自動裝置技術規程》（GB14285-93）、《微機繼電保護裝置運行管理規程》（DL/T587-1996）、《運動終端通用技術條件》（DL5003-92）以及電力行業其它的相關規程、標準的要求。 2、 POWER SCADA主要功能： .保護功能 .控制功能 　 就地控制功能 　 后臺控制功能 　 遠方控制功能（可接受遠方控制中心下達的調節或控制命令） .測量與遙信功能 .故障錄波及諧波分析功能 .運行監視與報表統計功能 .遠方監控功能 .通訊功能 （站內通訊和遠動通訊） 系統結構圖與監控界面 3、 POWER SCADA典型系統結構： 4、 POWER SCADA主監控界面： 報表與故障錄波 5、報表顯示軟件： 6、故障錄波顯示軟件： 事件記錄與歷史曲線 7、事件記錄軟件： 8、歷史曲線記錄：
