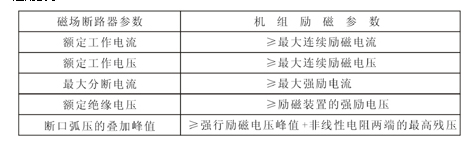

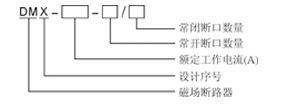

一、產品概述及特點 長期以來，作為分斷同步發電機、調相機及大容量直流發電機勵磁回路的磁場斷路器，因勵磁回路的特殊要求，可選范圍很小，甚至功能不能滿足勵磁回路分斷滅磁的要求，限制了機組容量的擴大，勵磁系統的安全得也不到保證。 隨著現代電力需求的不斷提高，電力工業的發展對勵磁回路磁場斷路器提出了新的要求，老型磁場斷路器已不能滿足大容量機組的需要，進口產品又因價格昂貴可選性不高。DMX系列磁場斷路器就是適應實際使用要求而設計開發的一種新型產品。 DMX系列磁場斷路器適用于各種不同容量的同步發電機、調相機及大容量直流發電機的勵磁回路中，用來分斷空載或額定負載下的勵磁回路，并作為發電機故障狀態下的快速分斷勵磁回路，保護機組勵磁系統的安全。DMX具有如下特點： ●　采用全框架積木組合式結構，布局清晰合理，檢修維護方便； ●　采用電磁合閘、永磁保持、反磁分閘，動作穩定可靠； ●　特有的后備動作機構，進一步確保了斷路器的動作可靠性； ●　特別設計的新型滅弧室，弧道建壓快，弧壓穩定； ●　主觸頭、負載弧觸頭分開設計，有效減小了斷路器檢修維護工作量。 二、產品主要性能指標 1．裝置符合以下技術標準 　　本系列斷路器參照國際標準IEC157-1及美國標準ANSI/IEEEC37.18-1980的規定且符合低壓電器基本標準GB1497中的通用部分。 2．工作條件 ◇　使用場所：戶內使用，環境清潔無嚴重污染，無強烈震動； ◇　環境溫度：－5℃ ～＋40℃；24小時內平均氣溫：＜＋35℃； ◇　大氣條件：安裝地最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25°， 允許由于溫度變化發生在產品表面上的凝露； ◇　海拔高度：3000 m 及以下，超過時應特殊訂貨。 ◇　污染等級：3級。 3．選用要求 三、型號定義
