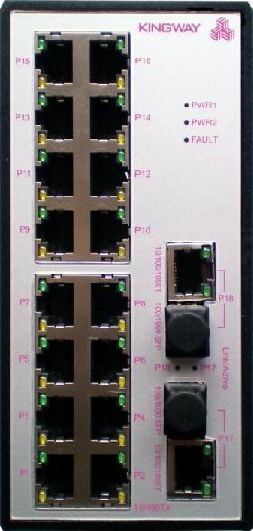

[b]KWES12016系列 設備描述[/b] ♂ 16個10/100M，2個100/1000T/ Mini-GBIC Combo 非管理工業交換機 ♂ 工作溫度范圍-10℃～60℃ ♂ 支持冗余電源，過載電流保護和電源反接保護 ♂ 背板交換容量7.2G ♂ 導軌，面板安裝方式　 [b]設備特點 高可靠性工業以太網交換機技術[/b] ♂ IEEE 802.3 10Base-T ,IEEE 802.3u 100Base-TX ,IEEE802.3ab 1000Base-T,IEEE802.3z Gigabit fiber ,IEEE802.3x ♂ 存儲和轉發交換方式 ♂ 10/100M,全/半雙工,MDI/MDI-X自適應 ♂ 14880pps for 10Mbps ♂ 148810pps for 100Mbps ♂ 1488000pps for Gigabit Fiber Ethernet port ♂ 1M bits 緩存 ♂ 8K MAC地址 ♂ 背板交換容量7.2G 工業級別的高穩定性 ♂ -10℃～60℃工作溫度范圍 ♂ 電源輸入支持12V～48VDC, ♂ 支持過載電流保護，電源反接保護 ♂ 鋁制高強度外殼 ♂ 支持導軌,面板安裝方式 ♂ 冗余電源設計 客制化的選擇 ♂ OEM/ODM [b]設備功能 簡單概述[/b] KINGWAY KWES12016系列是一款工業級16個電口和2個100/1000T/ Mini-GBIC Combo工業交換機, IEEE 802.3 10Base-T ,IEEE 802.3u 100Base-TX ,IEEE802.3ab 1000Base-T,IEEE802.3z Gigabit fiber ,IEEE802.3x ,存儲和轉發交換方式,10/100M全/半雙工,MDI/MDI-X自適應,是工業設備層的高可靠性,高穩定性能的工業交換機。KWES12016系列采用鋁制高強度外殼,符合IP30工業防護標準.導軌安裝方式.-10℃～60℃工作溫度范圍讓您的工業環境高可靠性能的保障. 提供7.2G的背板交換容量 工業級電源設計理念 KWES12016系列工業交換機,直流12V-48V,3A正常工作電源供耗9W左右.并提供可靠的冗余電源和支持過載電流保護，電源反接保護 尺寸（單位=mm） 72mm （W） x 105mm （D） x 152mm （H） 設備參數 [table][tr][td=2,1,552]產品 [/td][/tr][tr][td=1,1,192]型號 [/td][td=1,1,360]KWES12016 [/td][/tr][tr][td=1,1,192]功能描述 [/td][td=1,1,360]無網管功能的工業以太網卡軌式交換機，存儲轉發模式，以太網（10 Mbit/s），快速以太網（100 Mbit/s）和千兆以太網 [/td][/tr][tr][td=1,1,192]協議標準 [/td][td=1,1,360]IEEE 802.3 10Base-T ,IEEE 802.3u 100Base-TX ,IEEE802.3ab 1000Base-T,IEEE802.3z Gigabit fiber ,IEEE802.3x [/td][/tr][tr][td=2,1,552]電源接口 [/td][/tr][tr][td=1,1,192]電源端子 [/td][td=1,1,360]1個6芯直流端子 [/td][/tr][tr][td=2,1,552]線纜長度 [/td][/tr][tr][td=1,1,192]雙絞線 （TP） [/td][td=1,1,360]100米 [/td][/tr][tr][td=1,1,192]多模光纖 [/td][td=1,1,360]Multi-mode: 50/125um～62.5/125um [/td][/tr][tr][td=1,1,192]單模光纖 [/td][td=1,1,360]Single-mode: 9/125um [/td][/tr][tr][td=2,1,552]串聯數量 [/td][/tr][tr][td=1,1,192]線型/星型拓撲結構 [/td][td=1,1,360]可以 [/td][/tr][tr][td=2,1,552]電源要求 [/td][/tr][tr][td=1,1,192]輸入電源 [/td][td=1,1,360]12V～48V [/td][/tr][tr][td=1,1,192]電源功耗 [/td][td=1,1,360]9W（正常工作） [/td][/tr][tr][td=2,1,552]運行性能 [/td][/tr][tr][td=1,1,192]存儲轉發速率 [/td][td=1,1,360]14880pps for 10Mbps 148810pps for 100Mbps 1488000pps for Gigabit Fiber Ethernet port [/td][/tr][tr][td=1,1,192]MAC 地址表大小 [/td][td=1,1,360]8K [/td][/tr][tr][td=1,1,192]緩存 [/td][td=1,1,360]1M bits [/td][/tr][tr][td=1,1,192]背板交換容量 [/td][td=1,1,360]7.2G [/td][/tr][tr][td=2,1,552]服務 [/td][/tr][tr][td=1,1,192]診斷 [/td][td=1,1,360]LEDs（電源, 連接狀態, 端口速率,等） [/td][/tr][tr][td=2,1,552]環境條件 [/td][/tr][tr][td=1,1,192]工作溫度 [/td][td=1,1,360]-10℃ to +60℃ [/td][/tr][tr][td=1,1,192]儲藏/運輸溫度 [/td][td=1,1,360]-40℃ to +75℃ [/td][/tr][tr][td=1,1,192]相對濕度（無凝結） [/td][td=1,1,360]5% to 95% [/td][/tr][tr][td=2,1,552]機械結構 [/td][/tr][tr][td=1,1,192]尺寸 （寬 x深x高）單位:mm [/td][td=1,1,360]72mm （W） x 105mm （D） x 152mm （H） [/td][/tr][tr][td=1,1,192]安裝 [/td][td=1,1,360]導軌,面板，安裝方式 [/td][/tr][tr][td=1,1,192]防護等級 [/td][td=1,1,360]IP30 鋁制外殼，無風扇設計 [/td][/tr][tr][td=2,1,552]EMC 防干擾特性 [/td][/tr][tr][td=1,1,192]EN 61000-4-2 防靜電 （ESD） [/td][td=1,1,360]+4 kV 接觸放電, +8 kV 空氣放電 [/td][/tr][tr][td=1,1,192][/td][td=1,1,360]10 V/m （80 – 1000 MHz） [/td][/tr][tr][td=1,1,192]EN 61000-4-4 瞬時高壓 （burst） [/td][td=1,1,360]+4 KV 電源線, +4 kV數據線 [/td][/tr][tr][td=1,1,192][/td][td=1,1,360]電源線: +2 kV （line/earth）, +0.5 kV （line/line）, +2 kV 數據線 [/td][/tr][tr][td=1,1,192]EN 61000-4-6 防傳導 [/td][td=1,1,360]3 V （10 kHz – 150 kHz）, 10 V （150 kHz – 80 MHz） [/td][/tr][tr][td=1,1,192]震動 [/td][td=1,1,360]符合IEC60068-2-6 [/td][/tr][tr][td=1,1,192]沖擊 [/td][td=1,1,360]符合IEC60068-2-27 [/td][/tr][tr][td=1,1,192]掉落 [/td][td=1,1,360]符合IEC60068-2-32 [/td][/tr][tr][td=2,1,552]認證[/td][/tr][tr][td=1,1,192]認證 [/td][td=1,1,360]符合FCC, 符合CE, 符合UL 60950（認證中） [/td][/tr][tr][td=1,1,192]ROHS [/td][td=1,1,360]符合 綠色環保、無有害遺留物質的Rohs指令 [/td][/tr][tr][td=1,1,192]維修政策 [/td][td=1,1,360]三年保修 [/td][/tr][tr][td=1,1,192]客制化 [/td][td=1,1,360]1）OEM [/td][/tr][/table]
