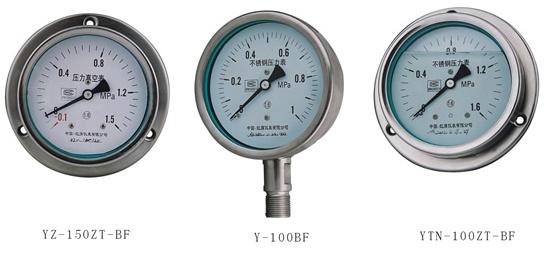

Y-系列一般壓力表
一般壓力表廣泛應用于管道及容器中測量無爆炸危險、無結晶體、不凝固及對合金不起腐蝕作用的液體、氣體、蒸汽等介質的壓力大小。具有體積小，性能安全可靠，顯示清晰等優點。
型號命名：
技術參數：
型號 結構形式 精確度% 測量范圍 MPa
Y-50Z 軸向無邊 ±2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；
Y-60 徑向無邊
Y-60T 徑向帶后邊
Y-60Z 軸向無邊
Y-60ZQ 軸向帶前邊
Y-100 徑向無邊 ±1.6
Y-100T 徑向帶后邊
Y-100Z 軸向無邊
Y-100ZQ 軸向帶前邊
Y-150 徑向無邊
Y-150T 徑向帶后邊
Y-150Z 軸向無邊
Y-150ZQ 軸向帶前邊
注：軸向可按要求帶方形前邊。
使用工作溫度：-40℃～70℃
儀表執行標準：GB/T1226-2001
結構原理
儀表的測量系統由接頭與彈簧管組成,由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在度盤指示相應壓力數值。 為了消除扇形齒輪間的間隙活動，在轉軸齒輪上裝置了盤形游絲。
外形尺寸：
型 號 外形尺寸 mm
A B C D d d0 M
Y-50Z 29 24 0 50 / / 14×1.5
Y-60 31 32 14 60 / / 14×1.5
Y-60T 31 32 15 75 3.4
Y-60Z 30 32 0 / /
Y-60ZQ 30 32 0 75 3.4
Y-100 44 45 18 100 / / 20×1.5
Y-100T 44 46 19 118 5.5
Y-100Z 43 45 34 / /
Y-100ZQ 43 45 44 118 5.5
Y-150 50 47 19 149 / / 20×1.5
Y-150T 50 48 20 165 5.5
Y-150Z 51 47 55 / /
Y-150ZQ 51 47 55 165 5.5
注：連接螺紋可按要求訂貨．
使用與訂貨須知：
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
技術參數：
型號 結構形式 精確度% 測量范圍 MPa
Y-50Z 軸向無邊 ±2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；
Y-60 徑向無邊
Y-60T 徑向帶后邊
Y-60Z 軸向無邊
Y-60ZQ 軸向帶前邊
Y-100 徑向無邊 ±1.6
Y-100T 徑向帶后邊
Y-100Z 軸向無邊
Y-100ZQ 軸向帶前邊
Y-150 徑向無邊
Y-150T 徑向帶后邊
Y-150Z 軸向無邊
Y-150ZQ 軸向帶前邊
注：軸向可按要求帶方形前邊。
使用工作溫度：-40℃～70℃
儀表執行標準：GB/T1226-2001
結構原理
儀表的測量系統由接頭與彈簧管組成,由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在度盤指示相應壓力數值。 為了消除扇形齒輪間的間隙活動，在轉軸齒輪上裝置了盤形游絲。
外形尺寸：
型 號 外形尺寸 mm
A B C D d d0 M
Y-50Z 29 24 0 50 / / 14×1.5
Y-60 31 32 14 60 / / 14×1.5
Y-60T 31 32 15 75 3.4
Y-60Z 30 32 0 / /
Y-60ZQ 30 32 0 75 3.4
Y-100 44 45 18 100 / / 20×1.5
Y-100T 44 46 19 118 5.5
Y-100Z 43 45 34 / /
Y-100ZQ 43 45 44 118 5.5
Y-150 50 47 19 149 / / 20×1.5
Y-150T 50 48 20 165 5.5
Y-150Z 51 47 55 / /
Y-150ZQ 51 47 55 165 5.5
注：連接螺紋可按要求訂貨．
使用與訂貨須知：
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
