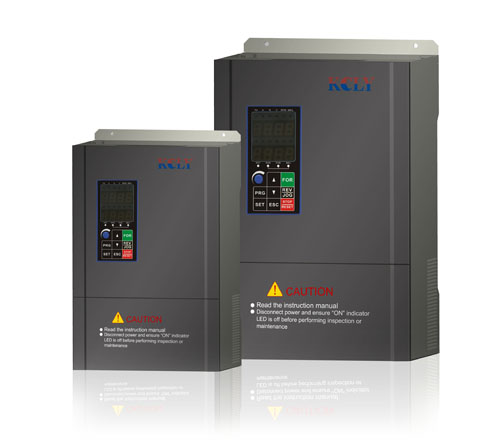

CMT風機水泵節能控制系統
企業信息
工作原理：眾所周知，在通風或供水系統中，風機和水泵的功率都是根據最大流量來選擇的，但實際使用中流量隨各種因素而變化（如季節、溫度、工藝、產量等等），往往比最大流量小的多。要減少流量時，通常情況下只能調節擋板或閥門的開度，即通過關小和開大閥門/擋板的開度來調節流量。閥門控制法的實質是通過改變管網阻力大小來改變流量，而這種控制方式當所需流量減少時，壓力反而會增加，故軸功率的降低有限，此時，過剩的風機、水泵功率將導致壓力增加造成很大的能量損耗。由流體力學原理可知：流量與轉速的一次方成正比，壓力與轉速的開平方成正比，功率與轉速的開三次方成正比。CMT風機水泵專用節電控制器可在保持閥門、擋板開度不變的前提下，通過改變風機、水泵的轉速來調節流量，其實質是通過減少流體動力來節電。這種控制方式可從根本上消除風機、水泵設備由于選型或負荷變化普遍存在的“大馬拉小車”的動力浪費現象，消除了擋板節流阻力，使風機、水泵始終運行在最佳工作狀態。
技術指標及規格
|
項目 |
項目描述 |
|
|
輸 入 |
額定電壓、頻率 |
單相：220VAC 50Hz/60Hz 三相：380VAC 50Hz/60Hz |
|
允許電壓工作范圍 |
電壓有效值：380/220V ± 20% 電壓允許：± 20%波動； 頻率波動： ±5% |
|
|
輸 出 |
額定電壓 |
220VAC/380VAC |
|
頻率輸出范圍 |
0～650.00Hz |
|
|
額定容量/電流 |
請參考選型表 |
|
|
溫度保護 |
風扇在45℃以上開始啟動運行，80℃時跳過溫保護 |
|
|
控制及運行 |
過載能力 |
G型： 150 % 1分鐘， P型：120 % 1分鐘 Z型： 200 % 30秒 250 % 瞬間保護 |
|
控制模式 |
無感矢量控制技術/VF控制/輸出功率（轉矩）控制 |
|
|
調速范圍 |
1：100 |
|
|
起動轉矩 |
0.50Hz時150%額定轉矩 |
|
|
頻率精度 |
鍵盤設定：輸出頻率的 ± 0.01 %； 最高輸出頻率的 ± 0.2 % |
|
|
頻率分辨率 |
鍵盤設定：0.01Hz，模擬量設定：0.1Hz |
|
|
低頻轉矩補償 |
0～30% |
|
|
標準功能 |
轉速追蹤，暫停減速，PID控制，自動速度補償，自動調整電壓輸出（AVR），16段速運行，功率（轉矩）控制，頻率跳躍，簡易PLC自動運行，UP-Down控制，擺頻運行，兩路信號疊加控制，自動復位，計時器，正反器。 |
|
|
基頻 |
0.5～650.00Hz |
|
|
加、減速時間 |
0.1～6553.0秒連續可調 |
|
|
直流制動 |
直流制動電壓0～30%可調，允許0.5～650Hz制動，直流制動時間0.0～25秒 |
|
|
項目 |
項目描述 |
|
|
控制信號 |
模擬輸入 |
0～5V/10V，4～20mA，電位器設定 |
|
模擬輸出 |
PWM信號經濾波后輸出，可設定PWM脈沖輸出（10V） |
|
|
數字輸入 |
6組多功能可編程數字輸入端子，共99種功能可選。 |
|
|
數字輸出 |
兩組可編程開路集電極輸出，一組可編程繼電器輸出，共94種功能可選。 |
|
|
保護功能 |
標準功能 |
過流，過載，短路保護；過壓，低壓保護；過熱保護，接地故障保護，電機過熱保護。 |
|
顯示功能 |
LED顯示 |
輸出功率限制，輸出頻率轉速換算，直流母線電壓，輸出電壓，溫度 |
|
輸出電流（大小，%，電機電流的%），功率因數角輸出功率，輸入功率，功率系數，計時器時間 |
||
|
RS-485 |
標準內置，可以讓單臺或多臺變頻器同時由主計算機動態控制。 |
|
|
環 境 |
周圍溫度 |
-10～50℃（散熱器溫升不超過80℃）陽光不直射 |
|
海拔高度 |
低于1000米 |
|
|
濕度 |
20～90% RH，無水珠凝結 |
|
|
振動 |
小于0.5G |
|
|
結 構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
|
安裝方式 |
壁掛式，落地電控柜式 |
|
