※ 概述
      當今科技日新月異，電力系統設備逐步漸向集中監控化、智能化方向發展[即弱電（電子）控制強電]本公司根據國外先進技術和國人用戶的實際需要開發了新一代智能化雙電源自動切換系統。它以最新的微機控制系統為核心，電磁兼容性設計、抗干擾性強、長期工作穩定可靠，配以大屏幕背光LCD顯示，給用戶形成一個良好的人機對話界面，操作、警示簡便及高度智能化，是一種理想的機電一體化新型雙電源切換系統。本產品采用微機接口，一臺微機可以控制只能雙電源254臺同時運行，大減少人力、物力、財力、同時開創了雙電源自動切換系統向著智能化、網絡化方向發展的新紀元，也是目前國內同類產品的更新換代產品。

※ 適用范圍
      COQ1系列智能雙電源自動切換系統適用于交流50/60Hz，額定電壓1000V以下，額定電流2000A以下的雙電流供電系統，能實現常有電源（N）與備用電源（R）之間的自動切換（也可以設定為手動切換）使雙電源供電用戶實現無人值守變電所。本產品適用于特類、I類電力系統、高層建筑、住宅小區、軍事設施、醫院、機場、碼頭、商場、通信、消防、冶金、化工、紡織、石油、煤礦等不允許停電的重要場所。
※ 正常使用的工作條件
⊙ 周圍空氣溫度為-25℃—+40℃，且24小時的平均值不超過+35℃。
⊙ 大氣條件：空氣清潔、相對濕度+40℃時不超過50%，在較低溫度允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于濕度變化，有可能產品凝露現象。
⊙ 安裝地點海拔高度不超過2000米，戶內使用。
⊙ 本產品應安裝在無劇烈震動和沖擊，不足以使電器元件受到不應有的腐蝕場所。
⊙ 如果上述條件不能滿足時，應由用戶和制造廠協商解決。
⊙ 當本產品用于海上石油和核電站時，應另簽訂技術協議。
※ 結構特點：
⊙ COQ1智能雙電源自動切換系統（以下簡稱智能系統）是由裝置本體智能自動控制兩大部分組成。 1、裝置本體由兩臺帶有電動機操作機構的斷路器（型號規格見技術參數條款）及附件（輔助報警觸頭等），機械聯鎖機構、電器聯鎖、熔斷器、接線端子等組成，所有零件安裝一塊金屬板上。 2、智能自動控制器由新穎的單片及輸出等諸多模塊所組成。
⊙ 二者之間通過專用的航空插頭接口和專用的長度不超2米的屏蔽電纜相連接，組成智能控制系統，智能系統控制電源，電源電壓為220V，50/60Hz。
⊙ 本智能系統具有機械、電氣重承鎖保護功能，為您供電提供了安全可靠的保證。
⊙ 本智能系統可完成三相三線，三相四線的雙電源供電的自動切換。
※ 性能
      控制器對兩路電壓同時進行檢測，對高于額定值110%（可調）的電源電壓判為電壓，低于額定值85%（可調）的判為欠（或失）電壓，微機控制電路對上述檢測結果進行邏輯判斷，處理結果通過延時（可調）電路驅動相應的指令向電動操作機構發出分閘或合閘指令，上述檢測結果可在智能自動控制器面板LCD顯示屏上顯示出來，也可以同時通過串口與計算機相連采用軟件控制，供用戶查找原因，以便用戶在最短的時間里修復故障線路，使雙電源供電恢復狀態。
⊙ 智能自動控制器按控制功能分為三種 1、自動自復（R）適用于電網與電網。智能自動控制器對兩種電源（即常用電源和備用電源）進行自動切換，正常狀態時由常用電源供電當常用電源出現故障或異常（任一相電壓發生過壓、欠壓、失壓或缺相）時，控制器發出常用或備用電源報警。 2、自投不自復（S）適用于電網與電網。自投不自復的自動控制器對兩路電源（即常用電源和備用電源）進行自動切換，在任一電源出現異常（任一相電壓發生過壓，欠壓或缺相）時，經已設定的延時自動切換至另一正常電源，但當異常電源恢復正常后，不能自動回復。 3、電網與發電（F）〔當用于電網與發電系統時，轉換時間應設定為15秒〕電網一發電的自動控制器對電網和發電兩路電源進行自動切換，在電網電壓低于85%額定地時，經發電延時指令發出，以一組常開閉觸點輸出。當發電電壓達到85%額定電壓時，從電網斷開負載電路，經卸載指令，卸去次要負載（以另一組常開常閉觸點輸出），再經轉換接通延時接通發電電源。

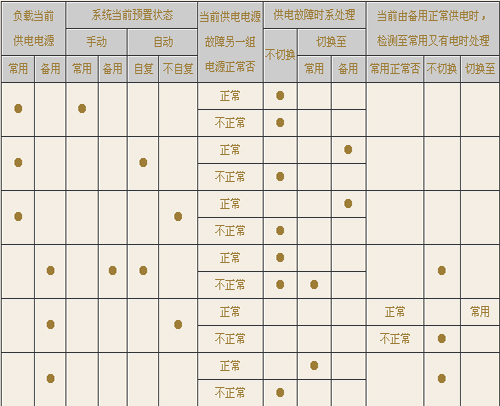

⊙ 當電網恢復正常（達到85%額定以下）后，經智能控制器邏輯判斷，自動將負載電路從發電電源斷開，切換到電網供電。 ⊙ 當常用電源不正常時，微機將檢測當前預置工作狀態（手動、自動、自復、不自復）各備用電源是否正常決定是否切換，啟用備用電源，系統負載由備用電源供電。

⊙ 雙電源供雙分狀態系統負載于雙分狀態時，不論兩組電源是否正常以及系統“手動”和“自動”的預置狀態，系統都仍然保護在雙分狀態。只有在操作按鍵盤（手動）（自動）后，，才將系統工作轉入非分狀態（手動—常手—備用或自動—自復—不自復）負載才有供電，并按上述處理，
⊙ 保護功能 1、過負載和短路保護 2、斷相、斷路保護 3、失壓、欠壓保護
⊙ 具有自動切換時間可調1秒-30秒
⊙ 高性能單片機程控制，抗干擾能力強，保護精度高
⊙ 具有體積小、穩定性高、連續工作可靠等優點
⊙ 具有中央微機控制通訊接口
⊙ 無噪音運行，節能降耗，符合國家綠色電氣產品標準
⊙ 具有遠距離控制消防信號輸出。

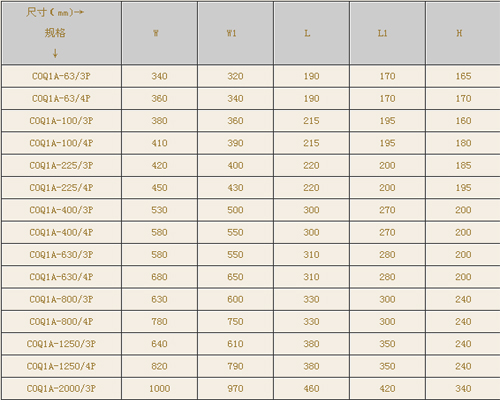

⊙ COQ1A分體式智能雙電源自動切換裝置外型及安裝尺寸

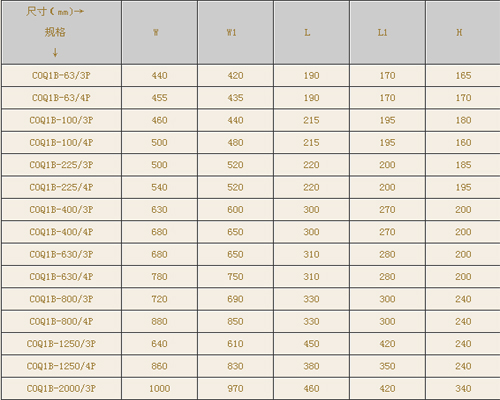

⊙ COQ1B分體式智能雙電源自動切換裝置外型及安裝尺寸
