產品詳細描述：

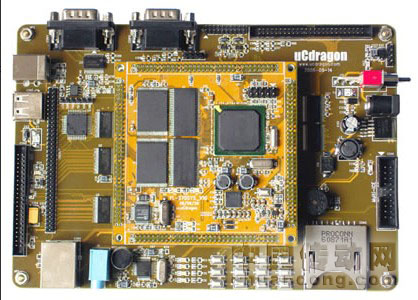

      YLP270開發板采用Intel新一代Xscale處理器PXA270C5C520。該款芯片引入了X86架構奔騰4系列上的多媒體擴展功能，用戶通過該技術可以在VGA上面播放高質量的MPGE4視頻；同時加入了Intel SpeedStep動態電源管理技術，在保證CPU性能的情況下，最大限度地降低移動設備功耗；并且YLP270開發板提供了完善的底層操作系統的支持和豐富的應用接口，適用于嵌入工業控制，數碼媒體播放，交互機頂盒，車載GPS等方面的 應用產品。





YLP270開發板硬件資源：

中央處理器
◆ CPU: INTEL公司的PXA270 嵌入處理器，主頻520MHz；
外部存儲器
◆ 內存：64MByte SDRAM(2片16位的SDRAM芯片組成32位接口)；
◆ NOR Flash：32MByte存儲器（2片intel E28F128組成32位接口）；
串口
◆ 1路9線全雙工異步串行口，波特率高達921600bps；
◆ 1路5線硬件流控制異步串行口，波特率高達921600bps；
網絡接口
◆ 一個100M標準以太網接口，帶聯接和傳輸指示燈；
USB接口
◆ 一個USB HOST（USB 1.1 規范）接口,支持全速(12Mbps)或低速(1.5Mbps)傳輸;
◆ 一個USB DEVICE（USB1.1規范）接口，支持全速（12Mbps）或低速（1.5Mbps）傳輸；
音頻接口
◆ AC97音頻CODEC，支持立體聲音樂播放、錄音和觸摸屏；
◆ 一路音頻輸出，板子自帶駐機體話筒可直接錄音；
存儲卡口
◆ 一個SD/MMC卡接口，可支持256M SD/MMC卡；
◆ 一個44芯標準2.0英寸IDE接口，可支持160G的大容量硬盤
視頻和觸摸屏接口
◆ 一個50芯LCD接口引出了LCD控制器和觸摸屏的全部信號；
◆ 板上標準配置256K色320x240/3.5英寸TFT液晶屏，帶觸摸屏；
◆ 支持黑白、4級灰度、16級灰度、256色、4096色STN液晶屏，尺寸從3.5寸到12.1寸，屏幕分辨率可達到800×600像素；
 攝像頭接口
◆ 板子自帶130萬象素攝像頭，并有一個攝像頭擴展口可接用戶其他型號攝像頭；
RTC時鐘
◆ PXA270片內RTC實時時鐘；
調試及下載接口
◆ 一個20芯Multi－ICE標準JTAG接口，用來進行程序的NOR FLASH的燒寫；
電源接口
◆ CPU單獨使用MAXIM公司專門為Xscale系列設計的專用電源管理芯片，分別為內核、IO、SRAM等供電，穩定可靠，同時可以更有效的管理電源；
◆ 底板采用開關電源供電，輸入直流電壓范圍是7～20V（推薦使用12V），帶電源開關和指示燈；
其他
◆ 一個CPLD （XinLin公司的XC9536）用于邏輯擴展；
◆ 板上的地址線、數據線全部采用驅動芯片74LVTH162245進行了隔離；
◆ 1個68芯2毫米間距雙排標準連接器用作擴展口，引出了地址線、數據線、讀寫、片選、中斷、IO口、5V和3.3V電源、地等用戶擴展可能用到的信號；
◆ 一個3×4 的矩陣式鍵盤、4個GPIO按鍵和一個復位按鍵；四個高亮LED；
◆ 一個PWM控制的蜂鳴器；
用戶光盤上提供的開發工具和源代碼：
1）ADS1.20安裝程序(評估版)

2）啟動引導源代碼和下載燒寫工具JFlashmm.exe
3）busybox-1.0源碼，qt-embedded-2.3.7和qtopia-free-1.7.0源碼，應用程序交叉編譯器
4）YLP270 及部分板上擴展芯片的資料
5）YLP270 電路原理圖（OrCAD格式 元件封裝庫和PCB 尺寸結構圖
6）YLP270 開發板使用手冊（pdf格式）
7）操作系統：支持Linux2.6.9和支持WinCE5.0
嵌入Linux操作系統說明：
 采用linux2.6.9內核;
 驅動程序包含串口、100M網口、IDE接口、SD/MMC卡、NOR Flash、AC97音頻錄音放音、LCD、觸摸屏、USB HOST、USB DEVICE、Camera、鍵盤、RTC等多種驅動。
 支持多種文件系統,像ROMFS，CRAMFS，FAT等等;
 支持IDE硬盤的掛接;
 支持framebuffer;
 支持USB HOST;
 支持QT等圖形系統;
 支持MP3播放和視頻播放;
 支持多種網絡應用，像FTP，HTTP，Telnet之類的網絡應用；
WINCE 嵌入式操作系統說明：
WINCE5.0的BSP包
 驅動程序包含串口、100M網口、IDE接口、SD/MMC卡、AC97音頻錄音放音、LCD、觸摸屏、USB HOST、USB DEVICE、Camera、鍵盤、RTC等多種驅動。
 支持MP3播放和視頻播放。
 支持多種網絡應用，比如HTTP。
YLP270 套件組成
1) 一塊已測試好的YLP270開發板（包括核心板與外設底板）
2) YLP270用戶光盤
3) 可選購LCD:CT35T CT64T CT80T (配有觸摸筆)
4) 一個SUPER JTAG調試頭（帶20芯排線）
5) 可選購仿真器：Banyan-UE
6) 一條25P（公對母）并口線
7) 一條9線交叉串口線
8) 一條交叉網線
9) USB線一條
10) 一個+12V/2.5A直流電源
11) 一個精美包裝盒
