一、應用領域 ：

      YS、YJS系列單相三相混合通用型EPS，容量從1KVA到400KVA，該系列產品采用高速微處理器（MCU）和可編程邏輯器件（CPLD），經軟件編程控制。功率器件采用當今最先進的第六代低損耗大功率IGBT和靜態開關。該系列產品是集國際最新的控制器件和最先進的軟件為一體的電源產品。廣泛應用于大樓照明、道路交通照明、電力、工礦企業、消防電梯（消防泵）等消防設備。

二、主要性能特點 ：

◆ 智能數字化控制技術：
    采用三塊高速微控制器和可編程邏輯器件來實現電路控制，參數設定、運行管理、先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析。您可以充分信賴經過數碼變換的正弦波電壓，及完美運行的新方案：滿足您的實際需要。
◆ 高效的IGBT（Insulated Gate Bipolar Transistor）逆變技術：
    采用第六代IGBT良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的控制功率。第六代IGBT具有更低的飽和壓降，逆變器的工作效率更高，可靠性更高。
◆ 優越的負載特性：
    完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠，帶電機負載時可設置為變頻調壓輸出。
◆ 直觀的LED狀態指示：工作流程式狀態指示，一目了然。
◆ 完善的保護功能：
    輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。
◆ 高性能的動態特性：
    采用瞬時控制方式和有效值等多種反饋控制，既實現了高動態調節，減小輸出電壓失真度。
◆ 采用6脈波整流充電器，充電電流可從0-100A根據電池配置容量設置。
◆ 智能化的電池管理：
    智能電池充電：根據用戶的電池配置自動調整電池的充電參數，并會根據供電環境對電池進行均充浮充轉換、溫度補償充電，放電管理。延長電池的使用壽命，減少管理員的負擔；
◆ 可選配電池巡檢模塊：
    可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。
◆ 智能偵測功能：
    該系統的微處理器時時對所有的電源狀態、斷路器狀態，熔斷器狀態和所有的電路工作狀態進行在線偵測，如有故障立即保護并報警通知管理員。
◆ 智能通訊:
    ·RS232和RS485通訊端口真正實現多用途通訊和遠程監視。
    ·可選的SNMP卡，實現遠程監控和網絡管理；
    ·可選的干接點接口，采用無源接點實現對EPS的狀態監控。
    ·根據要求提供消防聯動信號。

◆ 個性化的設置：
    可根據輸入的供電的不同，對輸入的參數進行適當的調節。
◆ 照明型、動力型、混合型通用一種產品設計，用戶只需根據現場的負載設備情況在EPS顯示監控器里面選擇EPS的工作類型即可調整為適應負載類型的工作方式。
◆ 為了適應電腦監控設備和一些要求轉換時間短的燈具，本產品采用快速掉電檢測軟件設計，實現轉換時間小于1.8毫秒。
◆ 產品外觀尺寸可以根據用戶現場要求設計。
◆ 產品具有三防功能，可用于地下室及一些比較潮濕環境較差的地方。

三、柏克EPS工作原理：

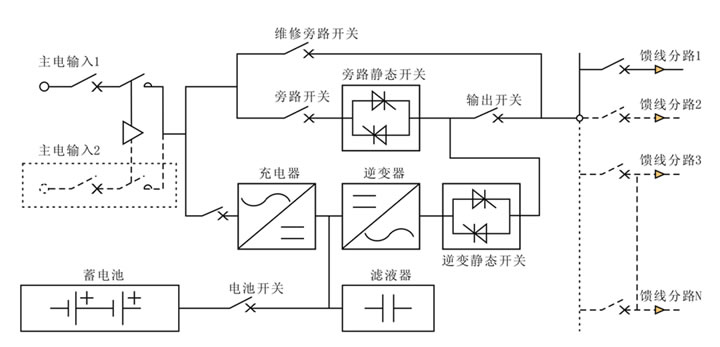

◆ 整機原理框圖

四、YJS系列UPS主要技術參數：

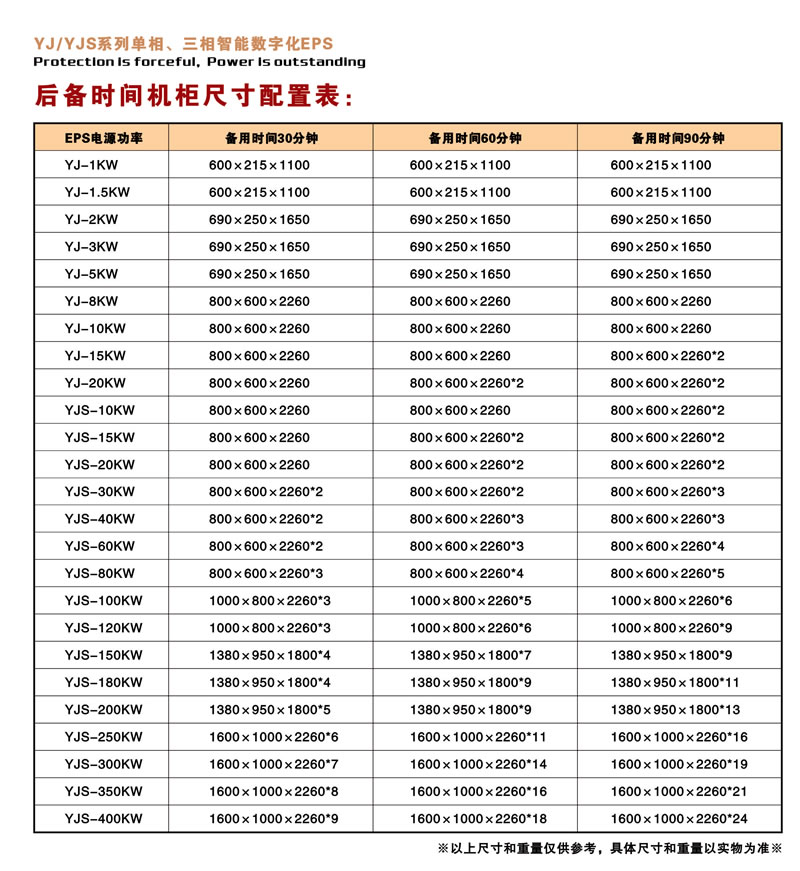

◆ 后備時間機柜尺寸配置表：
