系統概述

      目前各種報警系統，如模擬量超限報警，開關量狀態變位報警等等各種需求不斷增加。如：報警及時可靠、系統隨時可擴充、運行成本的控制等等。

      “短信報警系統” 提供模擬量輸入、開關量輸入、開關量輸出控制等采集接口，自帶時鐘確保報警信息的及時可靠，使用GSM短信傳輸控制成本，中心軟件為用戶提供編輯模塊方便現場各種設備的添加。

      “短信報警系統”成功應用于鐵路支線接觸網供電管理系統。

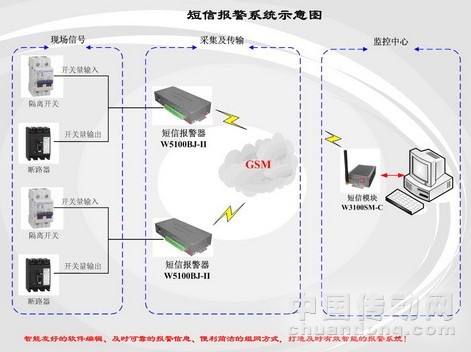

1　系統結構

采集箱體：短信報警器（W5100BJ-II）

監控平臺：短信模塊（W3100SM-C）、中心服務器

      短信報警器能夠及時發現開關量輸入狀態的改變，并能在第一時間通過短信的方式上報至監控中心短信接收器。監控中心服務器檢測到設備報警時，彈出報警框，打開報警鈴音，同時設備檢測點閃爍。

1　硬件簡介

1短信報警器（W5100BJ-II）

      多種類型的數據輸入接口功能，8AI 、8DI 、8DO 、1路RS232/485；系統自帶實時時鐘，掉電自動計時功能，支持遠程校時；可設告警重發次數，便于監控設備故障及時排查；

      短信是否超時的邏輯判斷功能，超時時間可以配置；短信內容可以靈活配置。

技術指標

2 短信模塊（W3100SM-C）

內置GSM模塊，支持UDP/TCP網絡協議，通過以太網收發短信，支持ASCLL、十六進制、UNICODE（漢字）等編碼形式。

技術指標

軟件簡介

1.實時數據：監控中心接收現場數據顯示開關量狀態，收到報警信息時彈出報警信息框并同時進行聲音報警直至用戶確認。

2.遠程調控：按用戶權限下發開關量控制指令，下發設備自動校時指令確保短信的及時有效性。

3.用戶操作：三級用戶權限設定，管理權限、控制權限、操作權限。操作權限用戶可以進行類似“組態”的軟件編輯，增加修改刪除站點、站點狀態編輯等，方便用戶隨時增加并修改現場站點，使系統具備良好的可擴充性。

4.日志管理：用戶操作日志與報警日志的完整記錄，用戶隨時查看

系統特點

多接口更方便現場各類傳感器的采集

校時指令的設計，增加了短信的及時有效性

短信的傳輸模式使系統組網更簡潔，并有效控制運行成本

監控軟件采集“組態”編輯模式，方便了用戶的使用，同時更利于系統擴展

三層用戶管理機制，使系統更安全

完整的日志功能

良好的擴展性

應用領域

      多接口的設計，短信組網方式，友好智能的監控中心，使系統適應數據量小，采集頻率低的各種采集與報警控制的領域。如：工業、水利、市政等等。
