帕羅肯 PG-211有源雙通道信號隔離器（兩入兩出）
企業信息
PG-211有源雙通道信號隔離器24V供電，輸入、輸出、電源、通道間PG-211有源雙通道信號隔離器全隔離。將工業現場直流電流、電壓信號隔離、轉換為標準信號，解決工業現場信號干擾、轉換、傳輸及匹配問題。等同于兩臺有源隔離器。
|
輸入規格： |
||||
|
代碼 |
輸入信號1 |
代碼 |
輸入信號2 |
輸入阻抗 |
|
1 |
0-75mV |
A |
0-75mV |
≥100KΩ |
|
2 |
0-5V |
B |
0-5V |
|
|
3 |
0-10V |
C |
0-10V |
|
|
4 |
0-250V |
D |
0-250V |
|
|
5 |
0-10mA |
E |
0-10mA |
≤100Ω |
|
6 |
0-20mA |
F |
0-20mA |
|
|
7 |
4-20mA |
G |
4-20mA |
|
|
8 |
用戶特定參數 |
|||
|
輸出規格： |
|||||||
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
輸出阻抗 |
|
|
|
|
1 |
0-5V |
A |
0-5V |
≥10K |
|
|
|
|
2 |
0-10V |
B |
0-10V |
|
|
||
|
3 |
1-5V |
C |
1-5V |
|
|
||
|
4 |
0-10mA |
D |
0-10mA |
≤1K |
|
|
|
|
5 |
0-20mA |
E |
0-20mA |
≤500Ω |
|
|
|
|
6 |
4-20mA |
F |
4-20mA |
|
|
||
|
7 |
用戶特定參數 |
||||||
●等同于單通道產品（PA-11）兩臺
技術指標：
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
(等同IEC61326-1)
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1.5W
外殼材料：尼龍PA.66
重 量：約120克
產品特點：
●易連接，低功耗，長壽
●DIN導軌安裝，插拔式端子
●輸入／輸出／電源／通道間全隔離
PG-211方框圖

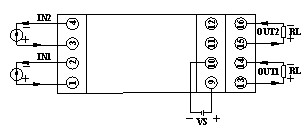

PG-211接線圖
PG-211外形尺寸圖

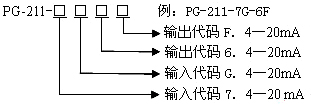

PG-211選型舉例圖
