有功功率變送器是一種能將被測電量的電壓、電流分別采樣、隔離放大，并經過高精度時分割乘法器運算，轉換成與輸入信號有功功率成線性比例直流信號輸出的儀器，它能反映被測功率在系統中的傳輸方向。該系列變送器適用于頻率為50HZ或60HZ的單相、三相（平衡或不平衡）線路中，可廣泛應用于電力及非電力系統對功率測量要求較高的場所，可長期連續運行，實現對系統功率量的測量與控制。

特點

●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性

技術指導

●輸入負載：電壓互感器PT：≤0.1VA
                 電流互感器CT：≤0.2VA
●超負荷能力：電壓：2倍額定輸入（連續）訊號；
                    電流：10倍額定輸入（連續）訊號10s
●精度：±0.2%RO
●響應時間：＜400ms
●輸出電壓：0~10Vdc, 0~5Vdc
                (負載電阻＝輸入電壓／10mAdc)
●輸出電流：0~20mAdc ,4~20mAdc
                （負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% R0
●工作環境溫度：0~50℃／小于95%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
                   （等同IEC61326-1）
●電源消耗：約4VA

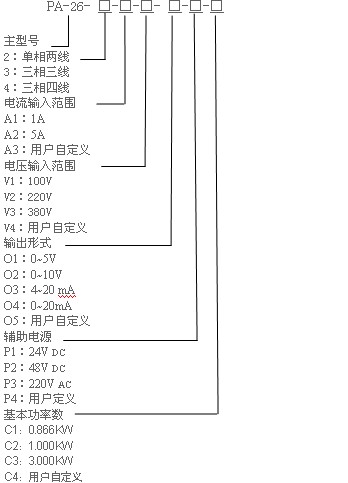

 PA-26選型代碼

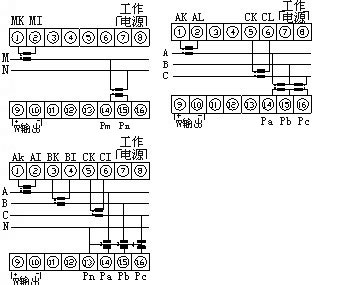

PA-26接線圖

PA-26安裝尺寸
