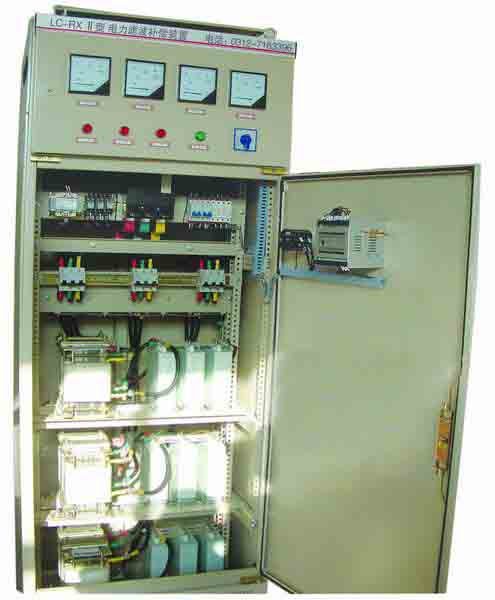

FC-RX Ⅱ型濾波補償裝置主要應用于高壓（6KV、10KV、27.5KV、35KV）需要抑制電網諧波補償無功功率的電力系統中，設備采用大容量電抗器、電容器、放電線圈組合成濾波補償回路（抑制諧波補償無功），該回路與諧波源并聯。在實際設計中根據諧波電流的成份，大小以及無功需求情況進行設計，通過精確的仿真和計算，使得該濾波補償裝置避開諧波干擾向系統提供源源不斷的無功。采用微機綜合自動保護裝置，實時跟蹤系統變化，使設備安全可靠運行。

主要特點

1.濾波補償裝置電抗器采用單相干式空芯結構或三項鐵芯結構，空芯電抗器可采用"一"字形或"品"字形水平安裝。

2.濾波補償裝置的結構形式靈活，可采用柜式或構架式，采用構架式結構時，整套裝置用圍欄隔離。

3.濾波補償裝置設計為人工和自動兩種控制方式，使操作簡便安全。

4.采用噴逐式熔斷器，作為單臺電容器的內部故障保護。稱第一級保護。

5.電容器組如采用單星形接線，可將放電器二次接成開口三角電壓保護，作為裝置的繼電保護。稱第二級保護。電容器組也可采用雙星形接線，中性點電流互感器的不平衡電流信號作為裝置的繼電保護。

設備規范

工作電壓：6KV、10KV、27.5KV、35KV
工作頻率：工頻50Hz
補償容量:　系統需求量
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
安裝地點：無劇烈振動,地面傾斜部超過5°
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
