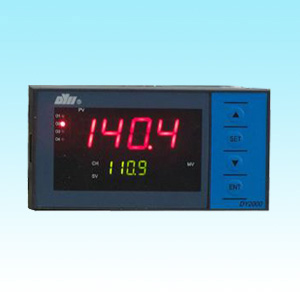

昌暉 DY2000智能脈沖輸入（轉速）變送控制數字顯示儀
企業信息
同類優質產品
更多+
產品分類
產品新聞
產品介紹
DY2000智能脈沖輸入（轉速）變送控制數字顯示儀表技術參數說明
主要特點
1、適用于各種脈沖信號輸入，最大輸入頻率(0-6)KHz。
2、低頻周期測量與高頻計數測量模式自動識別。
主要技術參數
1、使用條件：環境溫度 0～50℃；相對濕度 ≤90％
電源電壓 AC:85V～265V 頻率50 Hz/60 Hz；或DC:24V±10％
2、基本誤差：δ＝±（0.5％F.S+1dig）
3、輸入特性：最大輸入頻率8KHz；
三角波、正弦波等脈沖信號輸入（300mV＜幅值＜12V）
NPN、PNP、三極管脈沖輸出傳感器(4.5V＜輸入信號＜60V）
無源觸點脈沖輸出傳感器（電阻＜5KΩ）
4、輸出特性：繼電器常開觸點容量為交流5A/240V或直流5A/24V。
電流信號輸出：(4～20)mA 負載電阻＜750Ω
電壓信號輸出：(1～5)V 負載電阻＞250kΩ
5、直流電源輸出：電壓24V，最大電流50mA，直接配接二線制變送器
6、內部冷端補償溫度范圍：0～50℃
7、功耗：＜5W
型 譜
|
型 譜
|
說 明
|
||||||||||
|
DY
|
大延牌智能型儀表
|
||||||||||
|
|
2
|
SMT+開關電源(AC:85V-265V 50/60Hz)
|
|||||||||
|
|
1
|
寬×高×深：(160×80×115) mm
|
|||||||||
|
2
|
(80×160×115) mm
|
||||||||||
|
4
|
(48×48×100) mm *
|
||||||||||
|
6
|
(96×48×112) mm
|
||||||||||
|
7
|
(72×72×100) mm *
|
||||||||||
|
8
|
(48×96×112) mm
|
||||||||||
|
9
|
(96×96×112) mm
|
||||||||||
|
|
P
|
脈沖信號輸入
|
|||||||||
|
|
0
|
無報警，無變送輸出，
|
|||||||||
|
1
|
報警（O2）+報警（O3）
|
||||||||||
|
2
|
上限報警（O1）+報警（O2）+報警（O3）+下限報警（O4）
|
||||||||||
|
3
|
無報警，(4-20)mA變送輸出（O4）
|
||||||||||
|
4
|
無報警，(1-5)V變送輸出（O4）
|
||||||||||
|
5
|
上限報警（O1）+報警（O2）+報警（O3）+(4-20)mA變送輸出（O4）
|
||||||||||
|
6
|
上限報警（O1）+報警（O2）+報警（O3）+(1-5)V變送輸出（O4）
|
||||||||||
|
7
|
通訊（O1）+報警（O2）+報警（O3）+(4-20)mA變送輸出（O4）
|
||||||||||
|
8
|
通訊（O1）+報警（O2）+報警（O3）+(1-5)V變送輸出（O4）
|
||||||||||
|
9
|
用戶特殊要求的輸出
|
||||||||||
|
|
0
|
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
|
|||||||||
|
1
|
適配NPN、PNP、三極管脈沖輸出傳感器
|
||||||||||
|
2
|
適配無源觸點脈沖輸出傳感器
|
||||||||||
|
9
|
用戶特殊要求的輸入
|
||||||||||
|
|
|
缺省為AC220V供電
|
|||||||||
|
D
|
DC24V供電
|
||||||||||
|
|
|
缺省為無附加DC24V饋電電源輸出
|
|||||||||
|
P
|
附加DC24V饋電電源輸出
|
||||||||||
|
|
|
缺省為不帶串行通訊接口
|
|||||||||
|
2
|
RS232串行通訊接口
|
||||||||||
|
4
|
RS485串行通訊接口（帶隔離）
|
||||||||||
|
|
M
|
Modbus協議
|
|||||||||
