工業級雙路RS485中繼器概述：

　　UT-520系列產品是一款兼容EIA/TIA的RS-485總線標準的工業級高性RS485雙路光電隔離中繼器，支持異步半雙工雙路輸入輸出帶有光電隔離、防雷作用，五個信號指示燈電源（PWR）、二個發送（TXD）、二個接收（RXD），工作于OSI的物理層，是局域網上所有節點的中心，它的作用是放大信號，補償信號衰減，支持遠距離傳輸，將網絡信號以推動，使它們傳輸得更遠。

　　中繼器兼容RS485標準，能夠延長485總線網絡的通信距離，增加RS485網絡設備的個數。可以為點到點、點到多點通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS485接口設備，數據通訊率300-1152Kbps，塑膠導軌型安裝,9-30V/DC電源輸入、帶有電源指示燈及數據流量指示燈可指示故障情況，兩端485接口具備防雷、隔離保護等優點。

　　性能特點：

　　■接口特性：接口兼容EIA/TIA的RS-485標準

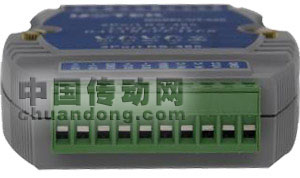

　　■電氣接口：RS-485輸入端采用十位接線柱連接器，RS-485輸出端采用十位接線柱連接器。

　　■保護等級：兩端RS-485接口每線600W的雷擊浪涌保護，+/-15KVESD保護。

　　■隔離度：隔離電壓2500Vrms500DC連續.DC/DC模塊

　　■工作方式：異步半雙工

　　■信號指示：五個信號指示燈電源（PWR）、二個發送（TXD）、二個接收（RXD）

　　■傳輸介質：雙絞線或屏蔽線

　　■傳輸速率：300-115.2Kbps

　　■外形尺寸：120mmX80mmX25mm

　　■使用環境：-40℃到85℃，相對濕度為5%到95%

　　■傳輸距離：0-5,000米（115200bps-9600bps）

　　故障及排除：

　　1、數據通信失敗

　　·檢查RS485輸入接線是否正確

　　·檢查RS485輸出接線是否正確

　　·檢查供電是否正常

　　·檢查接線端子是否連接良好

　　·觀察接收指示燈接收時是否會閃爍

　　·觀察發送指示燈發送時是否會閃爍

　　2、數據丟失或錯誤

　　·檢查數據通信設備兩端數據速率、格式是否一致
