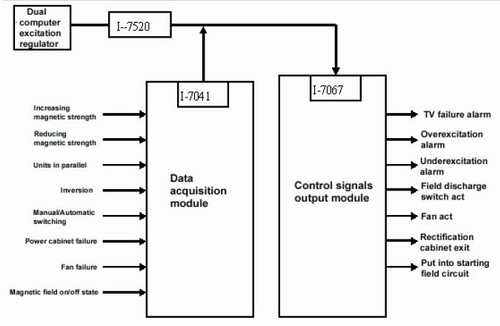

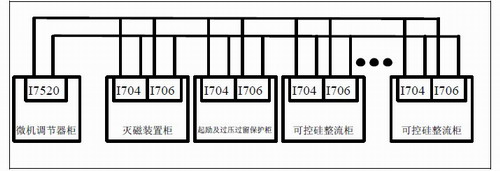

勵磁控制系統是發電機組的重要組成部分，它的特性好壞直接影響到發電機運行的穩定可靠性。由于目前的大﹑中型發電機組的勵磁系統多采用多柜體離散控制，每個柜內的開關｀繼電器的狀態變化直接影響到整個系統的運行。為了能及時采集各個柜體內開關量的狀態變化以及傳遞開關控制量，傳統的模式是將各個柜內的開關與繼電器的輔助觸點接到柜體的出線端子上，再通過柜間聯機將各柜的狀態量送往調節器柜中，調節器柜將開關控制量通過柜間聯機送到相應的柜體端子進行操作。該方式的缺點在于柜間聯機復雜﹑可靠性低﹑不易檢修維護。I-7000 模塊的特點之一就是采用RS-485 總線進行相互通訊，統一總在線可同時連接256 的工作模塊，聯機簡捷，控制方便可靠。我公司從98 年起開始在設計的勵磁產品中采用I-7000 模塊，柜間開關量與控制量的傳遞采用I-7000 模塊的485 總線完成。 微機調節器通過 I-7520 將控制量輸出到本柜和其它柜體上的I-7067，每個 I-7067 根據收到的指令驅動本柜相應的控制單元；系統各個部分的狀態量先匯集到各柜的I-7041，由I-7041 將收集到是狀態量通過485 總線送回I-7520，微機調節器從I-7520 讀入狀態量并根據當前的狀態量調整調節器的控制輸出，然而達到系統所要求的調整狀態。 勵磁系統的組成主要有一個微機調節器柜，一個滅磁裝置柜，一個起勵及過流過壓保護柜和數目不等的可控硅整流柜。每柜內安有I-7067 和I-7041，調節器 軟件平臺采用基于 DOS 6.22 的BC++語言編程。對I-7041 的采集采用查詢方式，控制輸出采用實時輸出。整個I-7000 的操作程序作為系統主調節器循環程序中一個相對獨立的子程序，不能因查詢等待而對主程序運行周期產生影響。 實際運行效果： I-7000 系列模塊在我廠生產的陜西石泉機組及四川馬回機組勵磁裝置上的 應用，證實此種設計方式完全能夠替代繁雜的柜間聯機，系統的可靠性和穩定性都有很大的提高，性能達到了設計的要求。此設計模式一作為我廠生產勵磁裝置的標準樣板。
