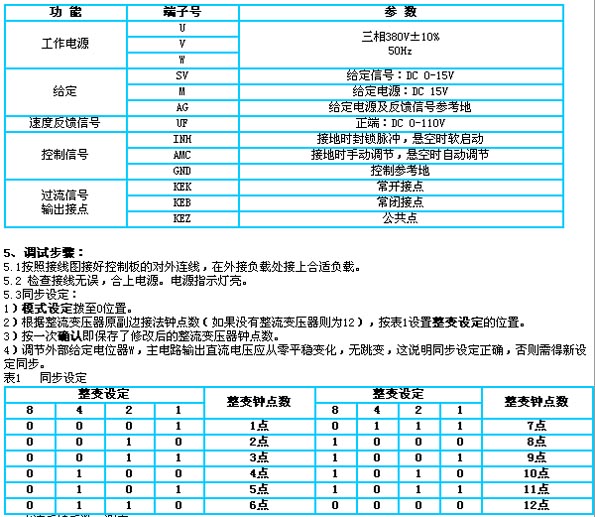

1、概述 KGS-3B系列直流調速器是以工業級單片機為核心的全數字控制器，使用靈活方便。本控制板的所有控制參數均為數字量，無溫度漂移變化。直流調速器均經過了嚴格的軟件測試、硬件老化等，以確保工作穩定可靠。 2、使用條件 2.1 海拔高度不超過2000M 2.2 環境溫度：-10℃~+40℃ 2.3 空氣最大相對溫度不超過90%（在相當于空氣溫度20±5℃時）。 2.4 運行地點無導電、爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。 2.5 無劇烈振動和沖擊。 3、 性能特點： 3.1主電路側額定工作線電壓：≤450V（50Hz） 3.2控制板工作電源：220V±10%；功耗：≤15W 3.3輸出直流電壓范圍：0～440V 3.4 勵磁電壓:直流0-220V，電流:0-50A 3.5 具有電源缺相保護、過流保護，保護時封鎖脈沖。 3. 6故障輸出容量：AC250V/5A 4、控制端子及參數 5.4電流反饋系數Kf測定： 主回路輸出端接上較大的負載，調給定時輸出電流為額定電流的50%（I1）, 測端子上的測試點IT對GND的電壓Vit,計算Kf1=Vit/ I1 5.5過流整定：設過流值為I2,計算V1= Kf1 X I2 1）整變設定保持不動，按表2設置控制板上的模式設定。 2）按一次確認，狀態指示燈慢速閃爍，進入調試狀態。 3）調節控制板上的設定，使測試點ST對GND的電壓為V1 4）按一下確認，保存過流動作值并退出調試狀態，狀態指示燈滅。 表2 參數整定 5.6 最大輸出電流值整定：該參數指在速度調節器飽和時的輸出電流。步驟與上一項同理。 5.7 電流環動態特性調整：將主回路的輸出接到電機的電樞，手動/自動開關置自動位置，給定回零，控制板的INH端子懸空。送控制及主回路電源。調給定，使速度環飽和，電流給定為限流值，調整電流調節器的比例系數和積分系數，使電流上升過程又快又穩，略帶5%超調。（加大比例系數，減小積分系數，可使響應速度加快，但調過頭可能會增加超調，甚至振蕩）。 5．8電壓反饋系數Kf2測定：主回路輸出羰接上假負裁，調給定使輸出電壓為額定電壓的50%（U1），測控制板上測試點UT對GND的電壓Vut，計算Kf2=Vut/U1 5.9超速整定：設超速值為U2，計算V2=Kf2*U2 1）按表2設置控制板上的撥動模式設定、整變設定保持不動。 2）控一次確認，狀態指示燈慢速閃爍，進入調試狀態。 3）調節面板上的設定，使測試點ST對GND的電壓為V2。 4）按一下確認，狀態指示燈滅，退出調試狀態。 5.10 速度環調整：給電機接入勵磁，調整失磁保護，使在失磁時能可靠封鎖控制板的觸發脈沖。送控制電源，按表2的10項設置模式設定位置，按一次確認，使系統工作在正常運行狀態。與步驟7類似的，調整速度調節器PID參數，使系統的動態特性達到滿足狀態。 6．恢復出廠參數設定值： 將模式設定撥在“15”，按一次確認，所有參數均恢復為出廠設定值（過流值、超速值、最大輸出電流值為最大，不起作用）。 7、常見故障及排除 7.1無直流電壓輸出： 檢查控制板電源是否正常，并根據表3，判斷故障并處理。 表3 故障指示燈狀態
