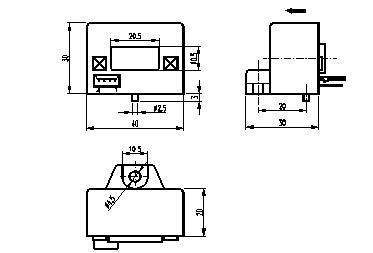

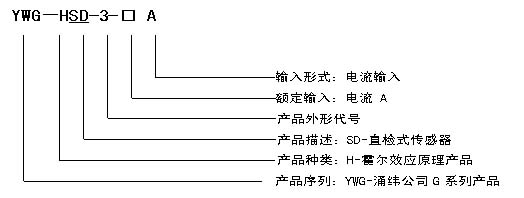

概述 YWG系列霍爾效應傳感器，可以測量任意波形的電流和電壓，輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；具有精度高、安裝方便、售價低的特點。 YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。 產品命名方法 原理 YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離，副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點。 技術性能指標 測量范圍 2IN 頻率特性 0～10kHz 過載能力 20IN 絕緣耐壓 AC2.0kV/min·1mA 精度等級 <1.0%IN 工作環境 0～45℃ 線性度 優于0.2% 工作電源 ±12V～±15V,+12V,+15V 失調電壓 小于±20mV 電源耗電 ≤30mA 溫度漂移 優于±100ppm/℃ 阻燃特性 UL94-VO 反應時間 小于10us 內置電源浪涌、極性反接保護； 執行標準QB/441600 17 113-2002 外形圖 注意事項 1.工作電源、輸出端必須正確連接，不能錯接； 2.對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可； 3.原邊母線的溫度不應超過60℃； 4.當電流母線填滿原邊穿線孔時，獲得最佳的測量精度； 5.使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米； 6.測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
