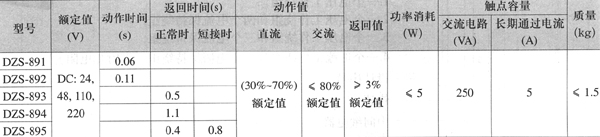

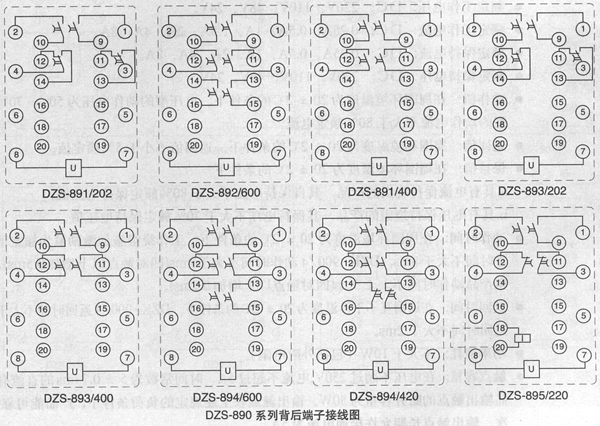

1.概述 該繼電器用于各種繼電保護及自動化設備和電力系統二次回路中，作為繼電保護回路和控制回路增加控制對象的數量或擴大控制容量的一種帶延時的輔助繼電器。 2.結構特點 該繼電器為閥型電磁式繼電器，導磁體采剛u型機構。結構采用標準A系列殼體即A11K為嵌入式安裝，AllP為拼塊嵌入式安裝，AllH為凸安裝后接線，AllQ為凸出安裝前接線。 3.主要技術數據 DZS-890系列延時中間繼電器主要技術數據見表 4.背后端子接線圖 DZ-890系列延時中間繼電器背后端子接線見圖。
