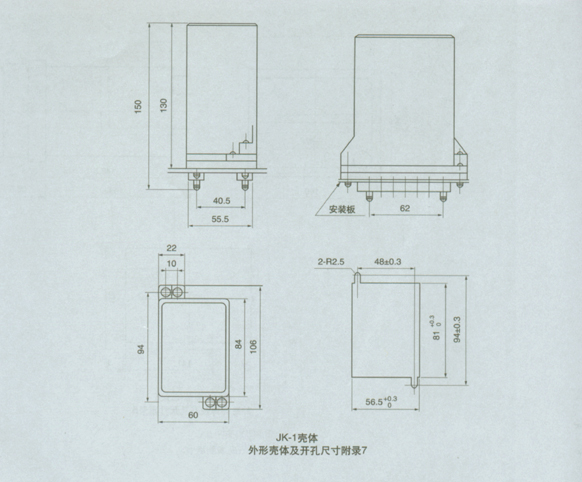

1.應用范圍 SS-23型時間繼電器（以下簡稱繼電器）作為輔助元件用于各種保護及自動控制電路中，使被控制的元件得到所需的延時。 2.主要技術參數 ● 觸點形式：1副瞬動轉換；2副延時動合觸點。 ● 動作值：不大于70％額定值。 ● 返回值：不小于5％額定值。 ● 整定誤差：不大于±0.5％最大整定值。 ● 延時一致性：不大于0.2％最大整定值。 ● 功率消耗：不大于6.6W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
