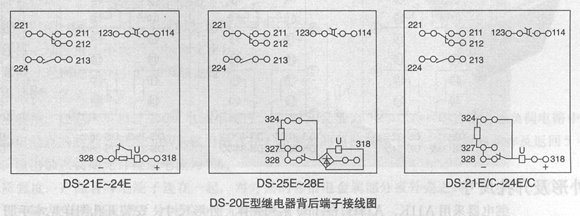

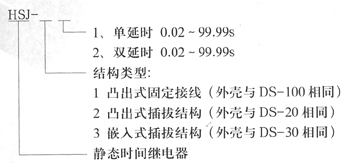

1.概述 HSJ系列靜態時間繼電器用于電力系統二次凹路繼電保護及自動控制回路中，作為延時裝置，使被控元件得到所需延時。本產品為集成電路靜態型繼電器，精度高、功耗小、繁定有觀方便、范圍寬等優點。產品分為三個系列：IlSJ-10、HSJ-20、HSJ-30，分別更換取代DS-100、DS-20、DS-30等電磁式繼電。解決了同類型SSJ-10、SSJ-20、SSJ30性能不穩定、延時差大等不可靠缺點，又增加了交直流兩用功能。 2.型號 3.主要技術數據 ●額定電壓：交直流220V、110V、48V。t延時整定范圍：0．02-99．99s（級差0.1s）。 ●延時整定值：不大于延時整定值的±0.1％+3ms。 ●動作延時的一致性：不在于延時檀定值的±0．1％+3ms。 ●動作值：動作電壓不大于70％額定電壓。 ●返回值：返回電壓不小于30％額定電壓。 ●功率消耗：不大于5W。 ●觸點容量：在電壓不超過250V，電流不超過5V，時間常數為5±0.75ms的直流有感負荷電路和中，產品輸山觸點的斷開容量為50W。輸出觸點容量在—上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。 ●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.產品內部接線圖
