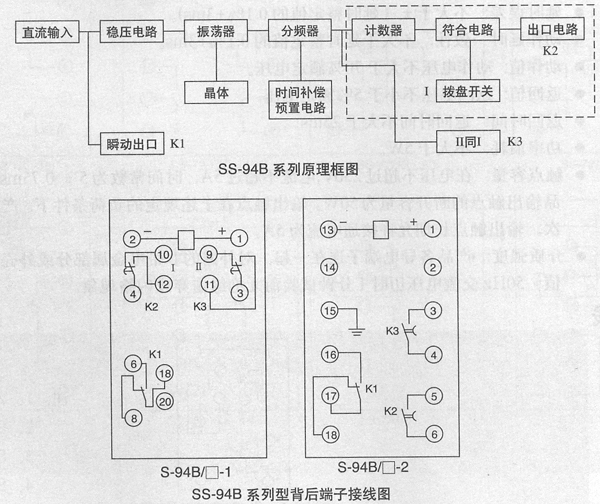

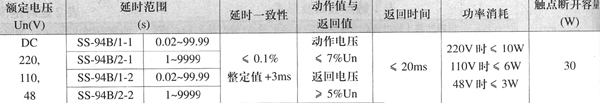

1.概述 SS-94B系列時間繼電器用于電力系統二次回路的繼電保護及自動控制中，作為延時元件，使被控元件達到所需延時，以實現保護的選擇性配合，保護電力系統安全可靠運行。 2.結構特點 SS—94B系列時間繼電器采剛A11K、A11H、A11Q殼體，外形尺寸、安裝尺寸見本手冊附錄。可方便地改變整定值，拔山機芯，可方便地進行維修。整定值采用數碼拔盤整定，采用晶體振蕩器減小了誤差。增加了時間叫補償預置電路，對于極短的延時值具有極高的精度，其原理框圖見圖 3.主要技術數據 4.背后端子接線圖
