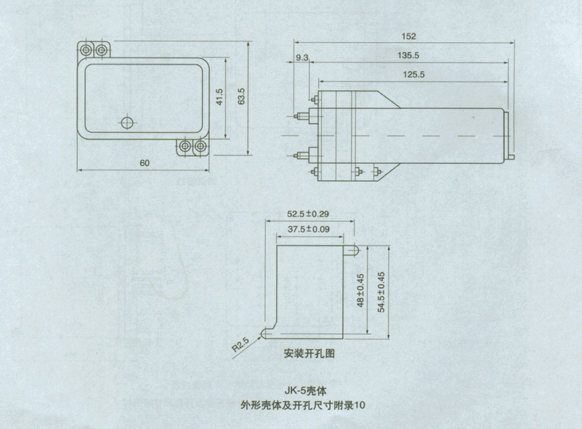

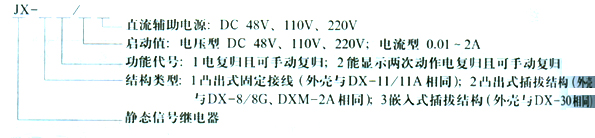

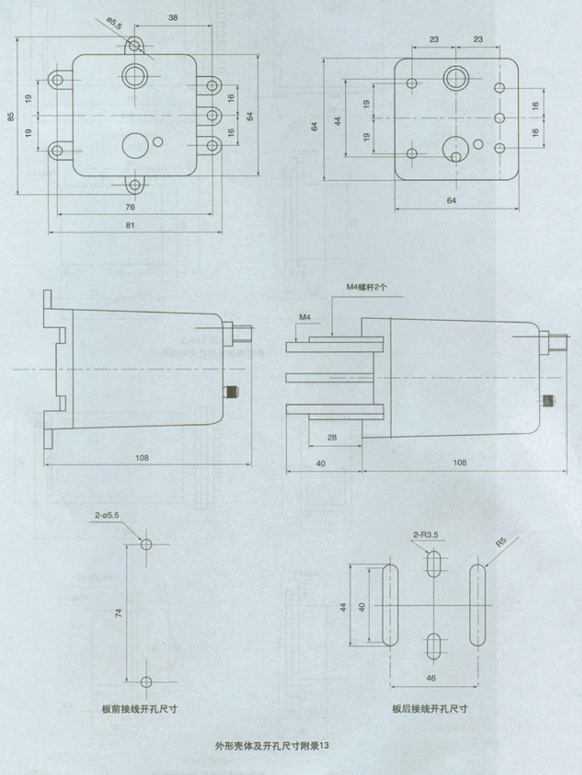

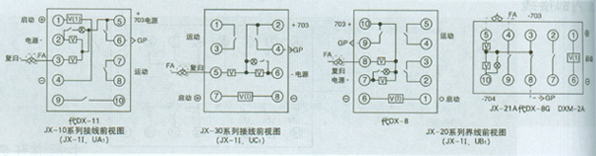

1、應用范圍 該產品由分立元件和小型繼電器等構成。本產品動作速度快，克服了國內電力系統跳合閘回路由于采用快速動作的真空開關后，使原電磁型信號繼電器反應不了動作指示信號的缺陷具有手動復歸與電動復歸功能，可以很好的滿足無人值班室的要求帶有多組動合接點，能滿足信號指示及遠傳要求防震性強并可任意安裝，具有寬電流動作范圍的規格等優點。產品分JX-10、JX-20、JX-30可更新替代DX-11/1lA、DX-8/8G、DXM-2A、DX-30等產品。 2、型號 3.主要技術參數 ● 啟動值：電壓型 DC 220V、110V、48V；電流型 DC 0.01-2A。 ● 輔助電源：直流 DC 220V、110V、48V。 ● 復歸電源：直流 DC 220V、110V、48V。 ● 動作值：電壓型 動作電壓不大于70％額定電壓；電流型 動作電流不大于90％額定電流； ● 動作時間：在額定工作狀態下，不大于10ms。 ● 功率消耗：不大于3W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.內部接線 5.外形尺寸及開孔尺寸 1.凸出式固定接線殼體； 2.凹出式插撥結構殼體； 3.嵌入式插撥結構殼體；
