產品介紹
1、應用范圍
DX-4A型信號繼電器使用于電力系統二次回路的繼電保護線路中，作為動作指示信號用。

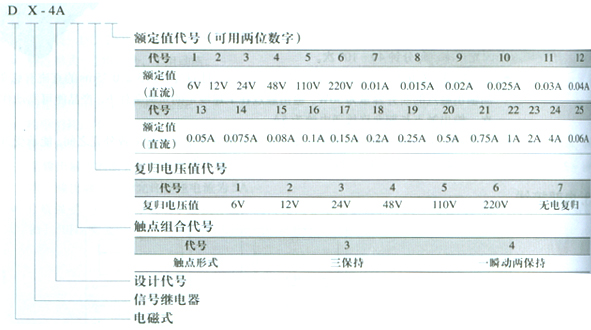

2.型號
3.主要技術數據
● 工作繞組額定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.03A、0.04A、 0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。
● 復歸繞組額定值：6V、12V、24V、48V、110V、220V。
● 動作值：動作電壓不大于70％額定值；動作電流不大于90％額定值。
● 復歸電壓：不大于70％。
● 返回值：不小于2％額定值。
● 功率消耗：電壓型不大于2W；電流型不大于0．2W。
● 觸點容量：保持觸點在220V，電流不超過lA的直流有感電路中（時間常數為5±0.75ms），分斷空量為50W，瞬時觸點為30W，在220V電流不超過lA的交流電路中分斷容量為200VA。

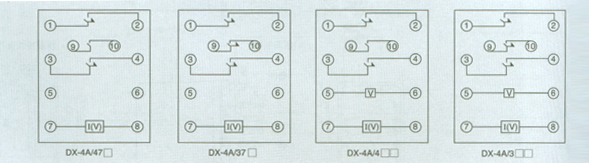

4.內部接線

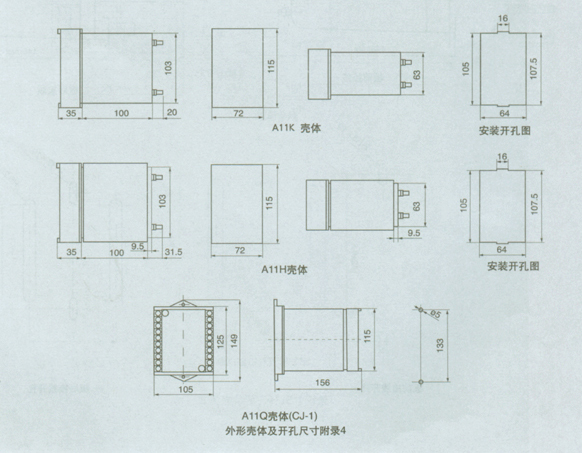

5.外形尺寸及開孔尺寸
3.主要技術數據
● 工作繞組額定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.03A、0.04A、 0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。
● 復歸繞組額定值：6V、12V、24V、48V、110V、220V。
● 動作值：動作電壓不大于70％額定值；動作電流不大于90％額定值。
● 復歸電壓：不大于70％。
● 返回值：不小于2％額定值。
● 功率消耗：電壓型不大于2W；電流型不大于0．2W。
● 觸點容量：保持觸點在220V，電流不超過lA的直流有感電路中（時間常數為5±0.75ms），分斷空量為50W，瞬時觸點為30W，在220V電流不超過lA的交流電路中分斷容量為200VA。
4.內部接線
5.外形尺寸及開孔尺寸
