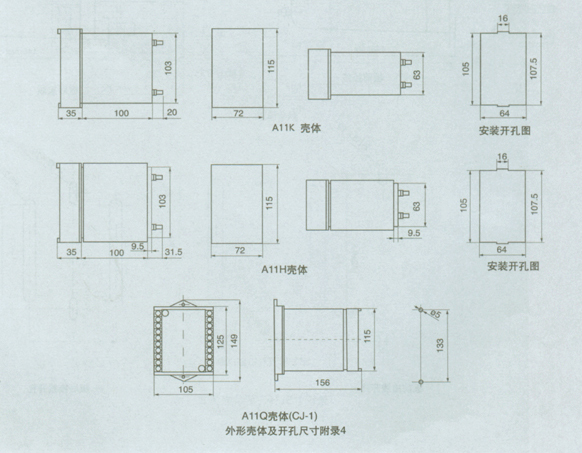

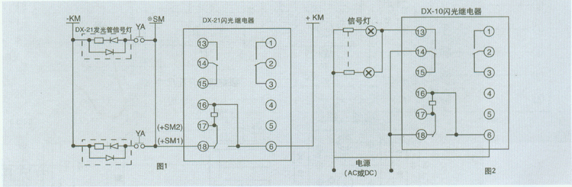

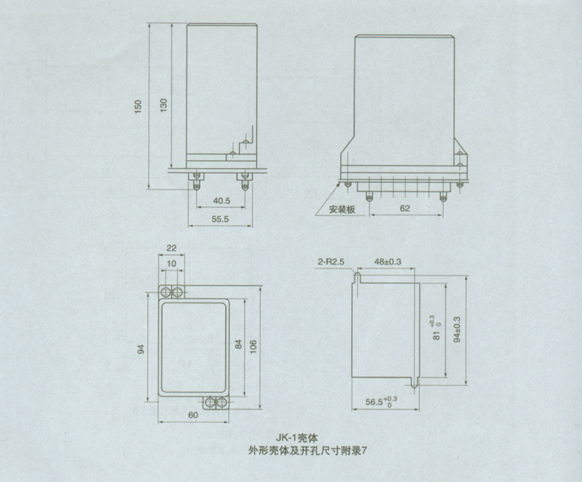

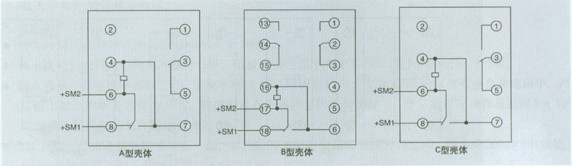

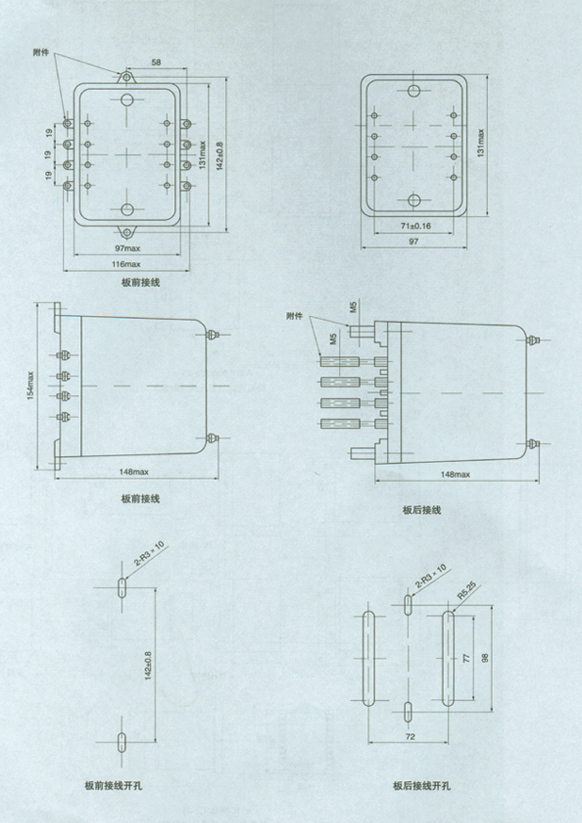

1、應用范圍 DX-10閃光繼電器用于電力系統斷路器的位置信號燈不對應閃光，該繼電器是為了適應當前推廣使用發光二極管節能指示燈而設計。但也可通用于原有的各類白熾指示燈，是DX-1、DX-3型閃光繼電器的更新換代產品。由于該繼電器的適應能力強，起動電流?。?0mA）特點，故也是其它各種報警電路中理想的報警繼電器。 2.主要技術數據 ● 繼電器額定電壓：直流220V或110V（交流220V或110V）。 ● 繼電器閃光頻率：每分鐘100±30次可整定。 ● 繼電器觸點負載能力：220VAC、3A繼電器最小起動電流10mA。 ● 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 ● 繼電器與發光二極管信號燈配用時，如圖（1）接線（B型結構）。 ● 如繼電器與白熾信號燈配用時，將圖（1）+SMl（18端子）改接成+SM2（17端子）其余不變。 ● 如采用如圖（2）接線，當電源接通后，信號燈同樣也能產生閃光信號。當XD-21發光二極管信號燈同時使用超過5盞時，為保證亮度，建議使用圖（2）接線。 4.外形及開孔尺寸 A：凸出式固定接線殼體； B：凸出式插拔結構殼體。 C：嵌裝式插拔結構殼體。
