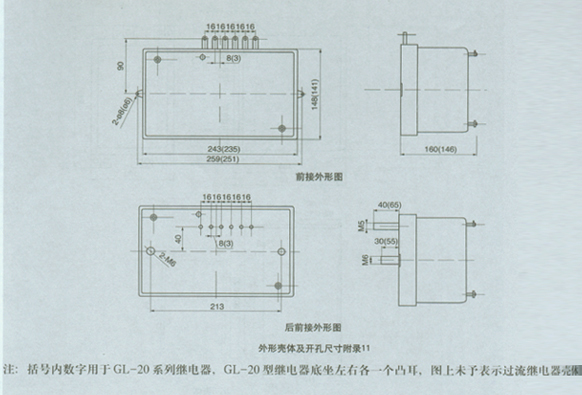

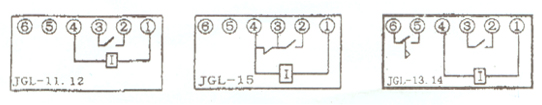

一、概述 JGL系列靜態反時限過流繼電器（以下簡稱繼電器），該繼電器應用于電機變壓器等設備以及輸配電系統的繼電保護回路中，尤其適用于無直流設備的廠站，當主設備或輸配電系統出現過負荷和短路故障時，該繼電器能按預定的時限可靠動作，切除故障部分，同時滿足了電力部壓縮時間級差反措要求. 該繼電器具有以下特點： 1、無需直流輔助電源； 2、完全采用撥盤開關進行整定，方便直觀； 3、具有很強的抗干擾能力； 4、不存在原電磁型過流繼電器的機械部分發卡現象； 5、JGL系列可方便替代GL-1l，GL-12，GL-15電磁過流繼電器，還可以替代過去DL-10，DL-20，DL-30系列電流繼電器。 二、主要技術參數 1、過電流整定范圍：2-20A，級差為0.1A。 2、速斷電流倍數：2-12倍 3、延時時間整定范圍：0.l-999.9S，差為0.lS 4、速斷延時時間整定范圍：0.1-0.9S，級差為0.1S 5、觸點容量：AC250V，可長期接通5A，閉合觸點可分斷電流AC≤2A 6、功耗：當電流為額定值時，繼電器功率消耗不大于5W 三、反時限延時特性表及曲線計算公式 曲線計算公式：T＝K·Ts[（I+Is/1001）Is/I]/cos arcsin（Is/I） T: 動作時間；Ts:拔碼設定值；Is：整定電流值；I：輸入電流值； K：電路系數0.908 四.端子接線及整定方法 1.端子接線圖（正視圖） 2.整定方法 繼電器面板上共設有四組數碼開關，分別整定過電流動作值，電流速斷倍數，過電流動作時間值及電流速斷延時時間值。例如：過電流整定值為7.5A，速斷數碼開關置于“3”，則速斷整定值為22.5A，過電流動作時間值最大為999.9S，級差0.1S。外形及開孔尺寸 五.外形及開孔尺寸，本繼電器采用凸出式固定接線殼體，外形尺寸、安裝開孔圖。
