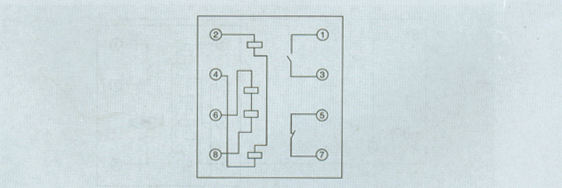

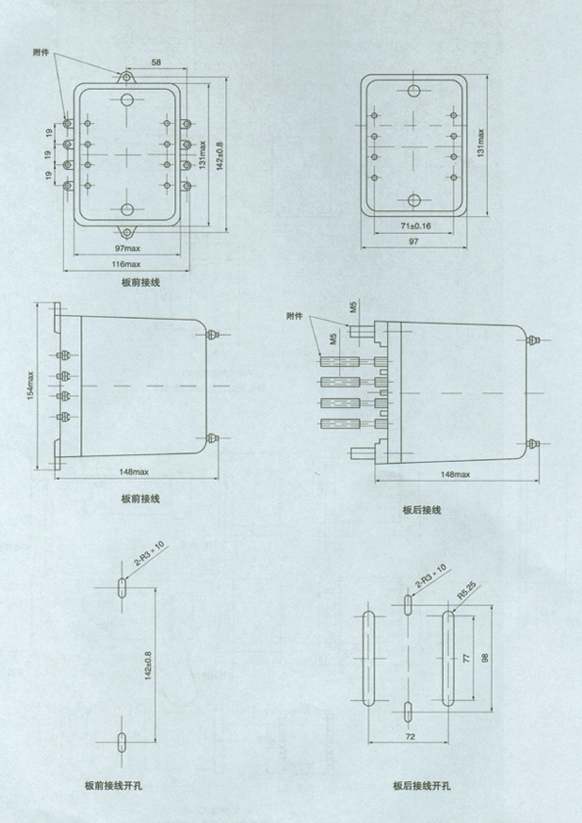

1、應用范圍 該繼電器用于兩端供電線路的自動重合閘線路中，其作用在于檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。 2.主要技術參數 在額定電壓下，當電壓向量間的相角差在200～400范圍內時繼電器動作； ● 返回系數：不大于0.8。 ● 功率消耗：不大于3.5VA。 ● 介質強度：導電部分對于非帶電金屬的介質強度耐受50Hz交流電，電壓2KV歷時1min。 ● 觸點容量：當電壓為在220V以下電流在2A以下時，在具有電感性負荷的直流電路（時間常數T為10-3s）中觸點的斷開功率為50W，交流電路為250VA。觸點的斷開功率為50W，在交流電路中觸點的斷開功率為250VA。 3.內部接線 4.外形及開孔尺寸 繼電器采用凸出式固定接線，外形尺寸、安裝開孔圖。
