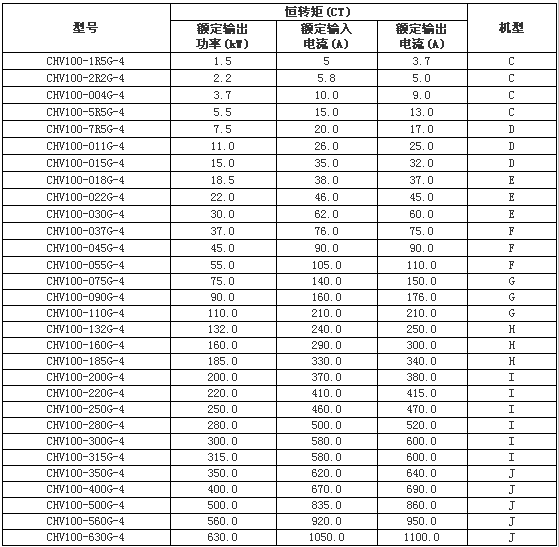

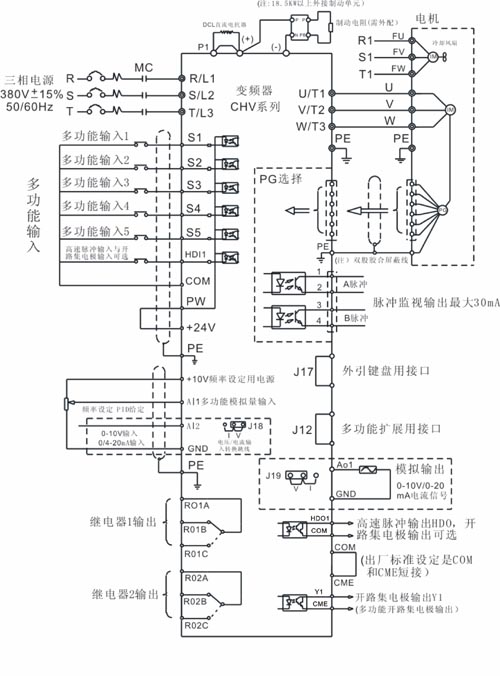

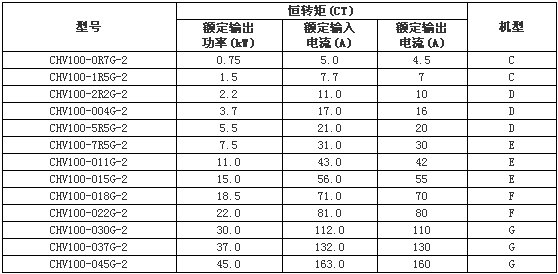

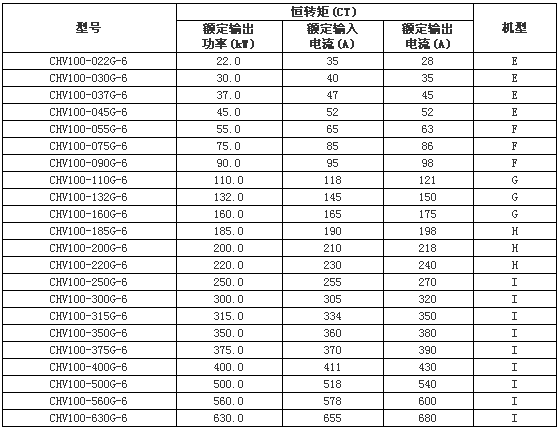

一、真正的矢量控制 CHV系列變頻器采用ARM（32位）+DSP（16位）雙CPU控制系統，完成真正的電流矢量控制，與V/F控制相比，矢量控制有更大的優越性。 二、模塊化結構 CHV系列變頻器，遵循模塊化設計理念，為客戶營造個性化的使用選擇；根據不同的行業應用的特點，設計不同的多功能擴展卡，將行業應用的解決方案內置于擴展卡中，用戶僅需要一塊擴展卡，便能獲得行業專用變頻器的功能，真正做到低成本實現用戶定制的系統。 三、主要技術參數 1、輸出頻率范圍：0.00～600.00Hz 2、速度控制方式：無PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制 3、指令通道方式：操作面板、端子控制、遠程通訊控制 4、頻率給定方式：數字鍵盤給定、模擬量給定（電流、電壓信號）、脈沖頻率給定、遠程通訊給定、多段速給定、簡易PLC給定、PID閉環給定等?？蓪崿F給定的組合和給定方式的相互切換，方便現場調試及復雜工藝的要求 5、起動轉矩大：0.5Hz/150% （SVC）、 0Hz/180% （VC） 6、載波頻率范圍：1.0K～16.0KHz；可根據溫度和負載特性自動調整 7、速度控制精度：±0.5%最高速度 （SVC）；±0.1%最高速度 （VC） 8、自動電壓調整（AVR）：當電網電壓變化時，能自動保持輸出電壓恒定 9、轉矩控制：多種轉矩指令設定方式，可實現真正的張力控制 10、擺頻控制：多種三角波頻率曲線，滿足紡織行業的個性化需求 11、多功能QUICK/JOG鍵：可做多功能按鍵使用，滿足用戶的多種應用要求 12、所有的輸入、輸出端子皆為可編程的，方便用戶的使用 13、高速脈沖輸入、輸出功能：可實現定長控制和脈沖計數 四、 標準接線圖 五、CHV變頻器系列 1.3.1電源電壓 3AC 380V -15%～15% 1.3.2電源電壓 3AC 220V -15%～15% 1.3.3電源電壓 3AC 690V -15%～15% 1.3.4電源電壓 3AC 1140V -15%～15% 六、可靠性設計 1、全系列獨立風道設計 全系列獨立風道 散熱器安裝方式為柜體內、柜體外可選，風扇更換方便，變頻器維護簡單 極大提高了變頻器在紡織、印染、化纖、造紙、拉絲、水泥制造等行業不同的應用環境下長期運行的可靠性 2、寬電網電壓設計 電網輸入電壓在-15%～15%，變頻器可安全運行，用戶無須其他處理 3、18.5KW～90KW變頻器標準配備直流電抗器 提高輸入側功率因數 提高整機效率及熱穩定 有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾 4、超強的保護功能 為用戶提供多達20多種的故障保護功能，可實現從變頻器到電機、到外圍設備的全方位保護 提供故障自動復位功能，方便常規故障的自動排除 內置雷擊過流保護裝置，有效提高對于感應雷的自我保護功能 5、標準的制造平臺 具有防靜電、防腐蝕、防粉塵的三防漆處理工藝 專業化流水生產線 嚴格的生產管理制度
